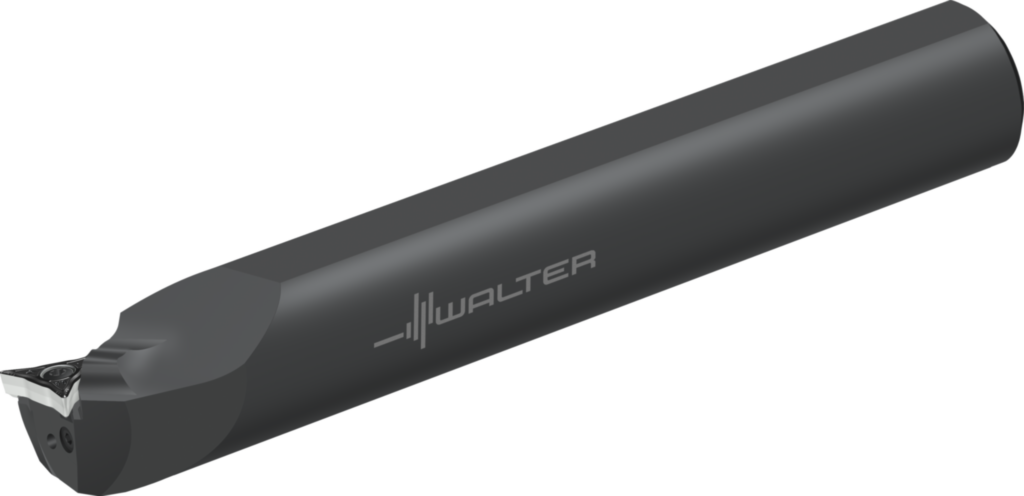

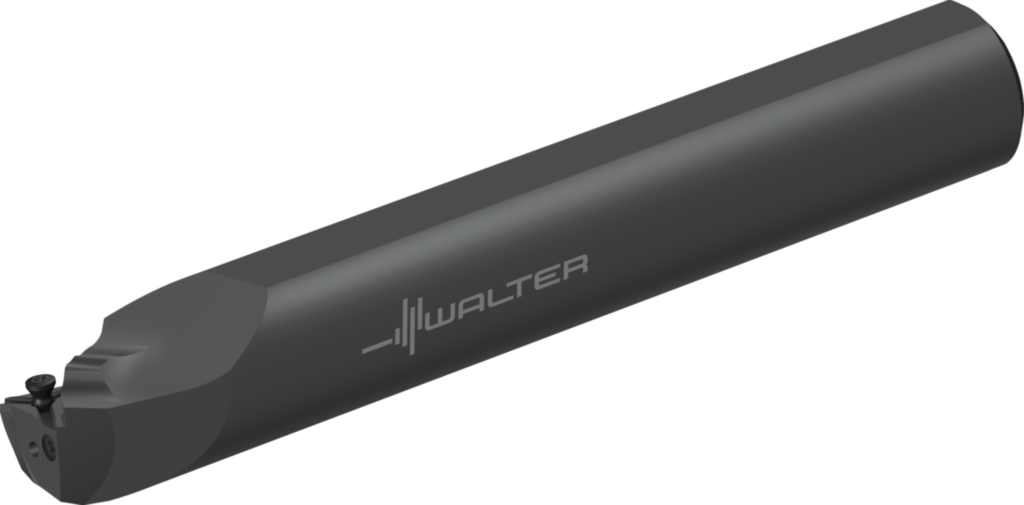

W1211-40TL-WL25
Spezifikationen

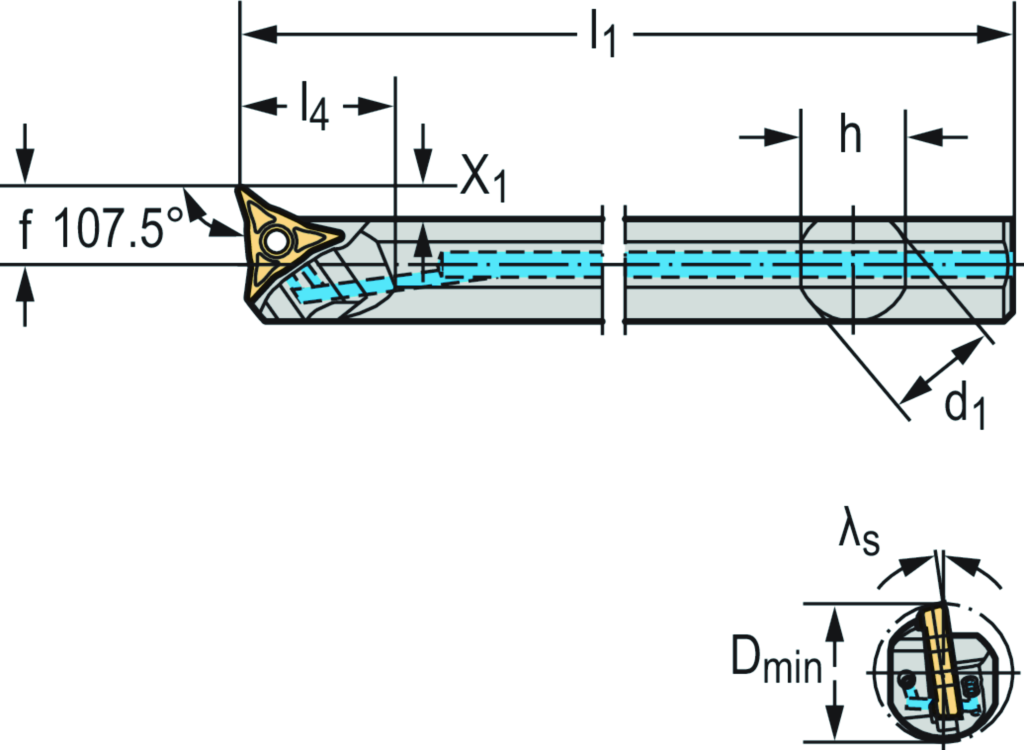

Gesamtlänge l 1 (mm) | 300 |
Spanwinkel orthogonal γ (Deg) | -1,3 |
Neigungswinkel λ s (Deg) | -7,5 |
Minimaler Bohrungsdurchmesser D min (mm) | 50 |
Bohrstangendurchmesser d 1 (mm) | 40 |
Funktionale Breite f (mm) | 27,5 |
Höhe h (mm) | 37 |
Maximale Auskraglänge l 4 (mm) | 160 |
X X 1 (mm) | 10 |
