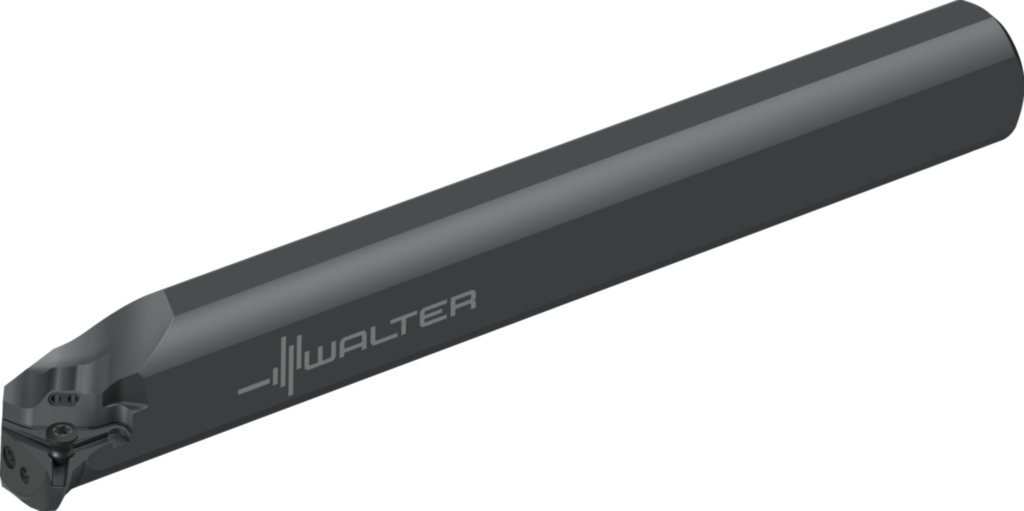

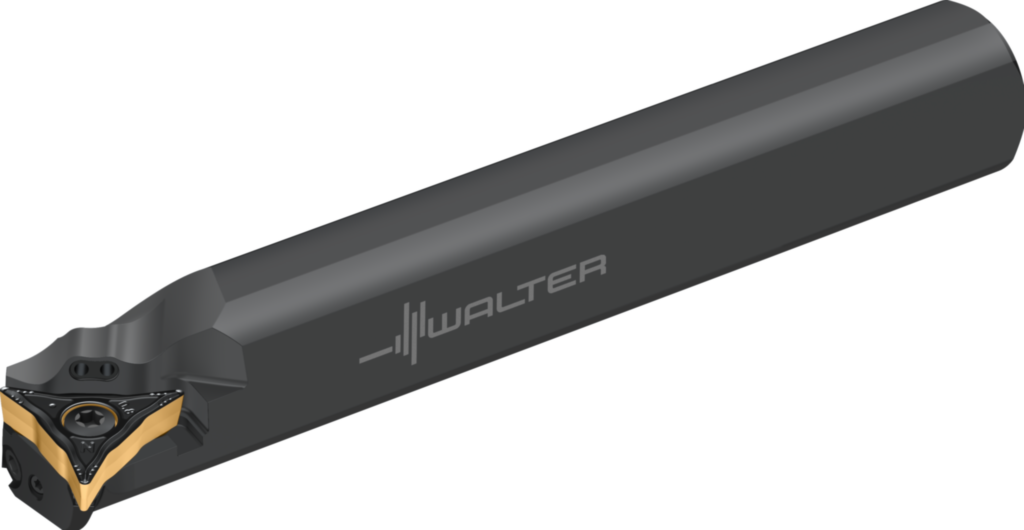

W1211-32TR-WL25
Spezifikationen
|
Bohrstangendurchmesser d1 d1 (mm) |
32 |
|
Kühlmitteldruck CP (bar) |
80 |
|
Schneidrichtung HAND |
R |
|
Anstellwinkel KAPR (°) |
107,5 |
|
Nutzbreite X1 (mm) |
7 |
|
Gesamtlänge l 1 (mm) |
300 |
|
Spanwinkel orthogonal γ (Deg) |
-1,3 |
|
Neigungswinkel λ s (Deg) |
-7,5 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
40 |
|
Bohrstangendurchmesser d 1 (mm) |
32 |
|
Funktionale Breite f (mm) |
23 |
|
Höhe h (mm) |
30 |
|
Maximale Auskraglänge l 4 (mm) |
128 |
|
X X 1 (mm) |
9,5 |
|
Gewicht (kg) |
1,579 |
|
Gesamtlänge l1 (mm) |
300 |
|
Mögliche Wendeschneidplatten Type |
WL25.. |
|
Maximale Auskraglänge l4 (mm) |
45 |
|
Bohrstangendurchmesser d1 d1 (mm) |
32 |
|
Minimaler Bohrungsdurchmesser Dmin (mm) |
40 |
|
Spanwinkel, orthogonal γ (°) |
-1,3 |
|
Neigungswinkel λs (°) |
-7,5 |
|
Plattensitzgröße |
25 |
|
Schafthöhe h (mm) |
30 |
|
X1 (mm) |
7 |
