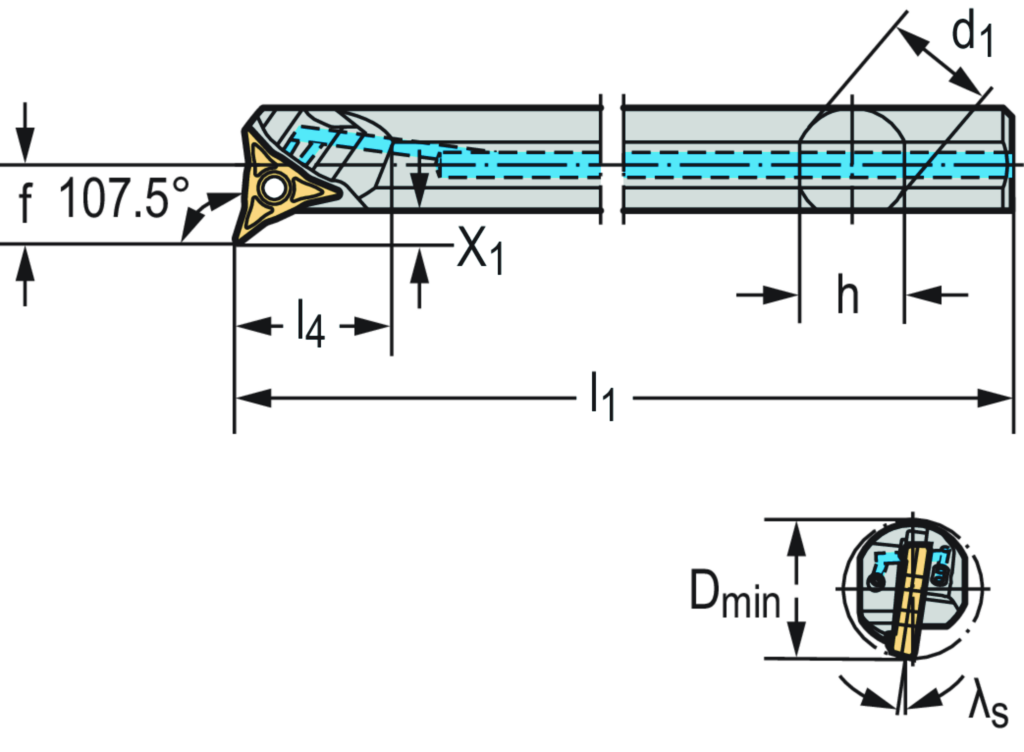

W1211.16TR-WL25
Spezifikationen
|
Bohrstangendurchmesser d1 d1 (inch) |
1 |
|
Kühlmitteldruck CP (bar) |
80 |
|
Schneidrichtung HAND |
R |
|
Anstellwinkel KAPR (°) |
107,5 |
|
Nutzbreite X1 (inch) |
0,169 |
|
Gesamtlänge l 1 (mm) |
306,1 |
|
Funktionale Breite f (inch) |
0,669 |
|
Spanwinkel orthogonal γ (Deg) |
-1,3 |
|
Neigungswinkel λ s (Deg) |
-7,5 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
32 |
|
Bohrstangendurchmesser d 1 (mm) |
25,4 |
|
Funktionale Breite f (mm) |
17 |
|
Höhe h (mm) |
23,02 |
|
Maximale Auskraglänge l 4 (mm) |
101,6 |
|
X X 1 (mm) |
5,5 |
|
Gewicht (lbs) |
2,288 |
|
Mögliche Wendeschneidplatten Type |
WL25.. |
|
Maximale Auskraglänge l4 (inch) |
1,378 |
|
Gesamtlänge l1 (inch) |
12,049 |
|
Bohrstangendurchmesser d1 d1 (inch) |
1 |
|
Minimaler Bohrungsdurchmesser Dmin (inch) |
1,26 |
|
Spanwinkel, orthogonal γ (°) |
-1,3 |
|
Neigungswinkel λs (°) |
-7,5 |
|
Plattensitzgröße |
25 |
|
Schafthöhe h (inch) |
0,906 |
|
X1 (inch) |
0,169 |
