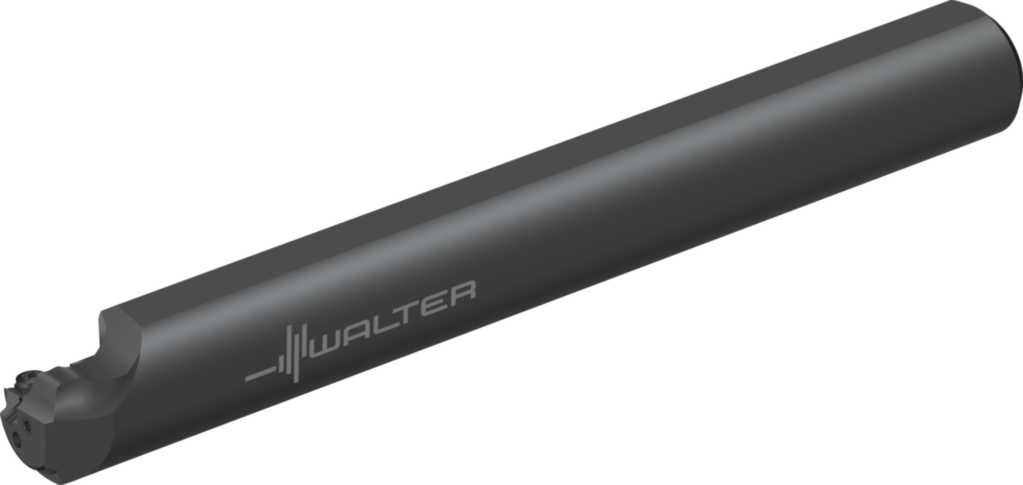

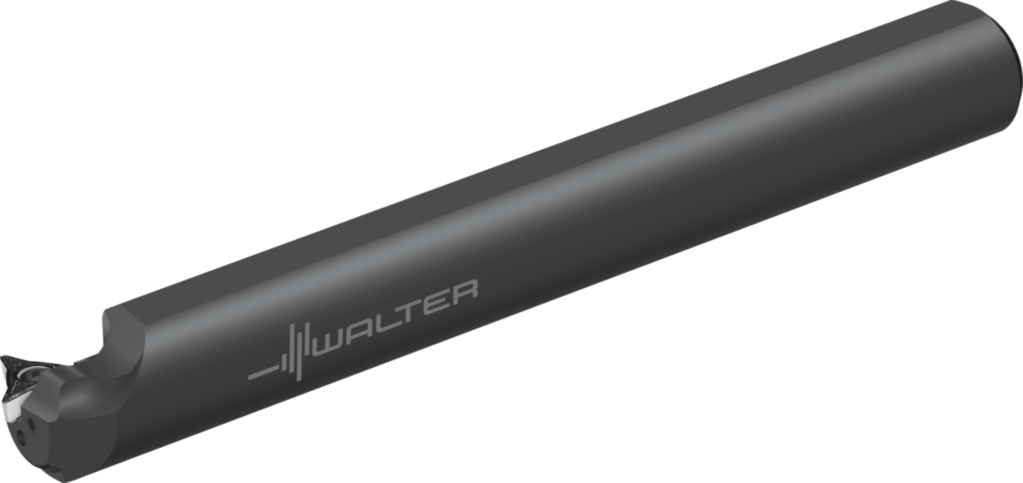

W1210-32TL-WL25

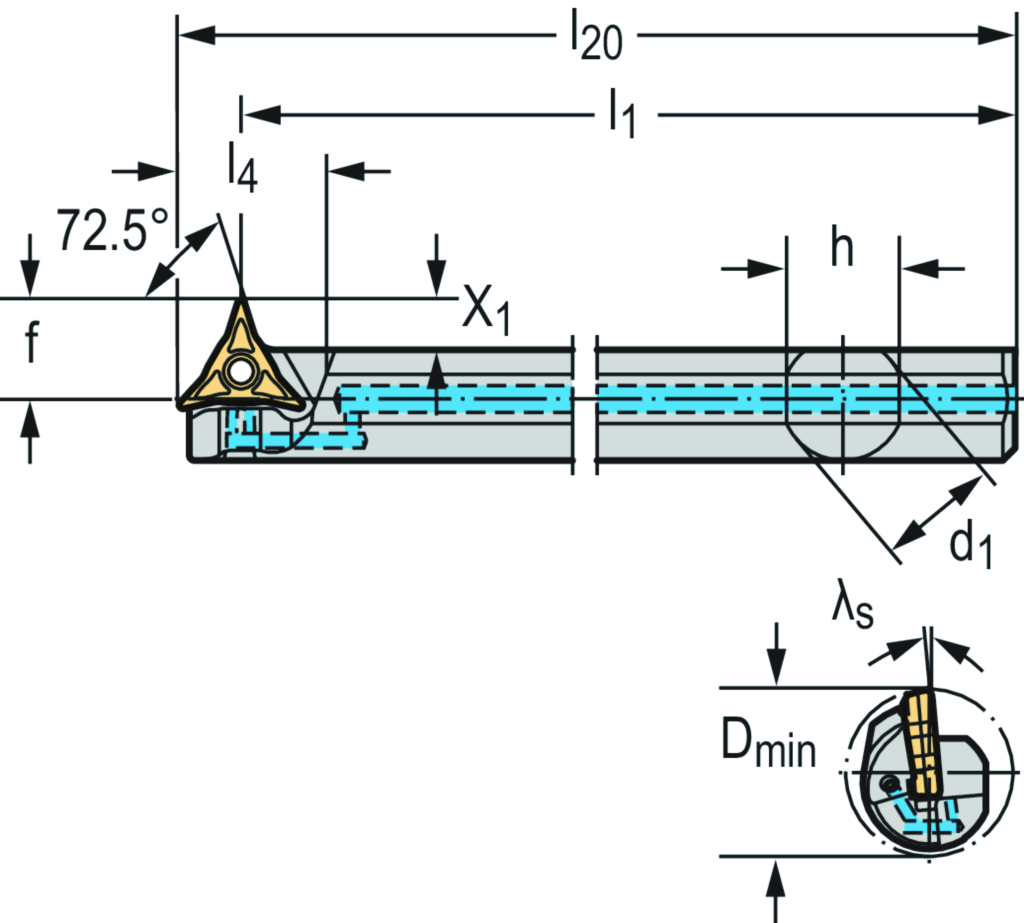

Spezifikationen
Gesamtlänge l 1 (mm) | 300 |
Spanwinkel orthogonal γ (Deg) | -1,5 |
Neigungswinkel λ s (Deg) | -4,8 |
Minimaler Bohrungsdurchmesser D min (mm) | 44 |
Bohrstangendurchmesser d 1 (mm) | 32 |
Funktionale Breite f (mm) | 27 |
Höhe h (mm) | 30 |
Maximale Auskraglänge l 4 (mm) | 128 |
Gesamtlänge l 20 (mm) | 310 |
X X 1 (mm) | 13,5 |
