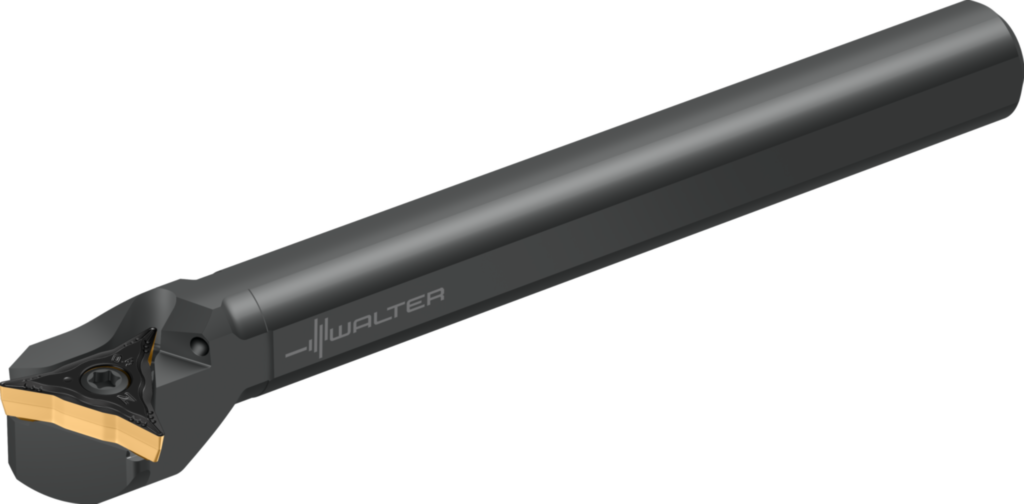

W1210-12MR-WL17
Spezifikationen
|
Bohrstangendurchmesser d1 d1 (mm) |
12 |
|
Kühlmitteldruck CP (bar) |
80 |
|
Schneidrichtung HAND |
R |
|
Anstellwinkel KAPR (°) |
72,5 |
|
Nutzbreite X1 (mm) |
6 |
|
Gesamtlänge l 1 (mm) |
157 |
|
Spanwinkel orthogonal γ (Deg) |
-2,4 |
|
Neigungswinkel λ s (Deg) |
-7,6 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
19 |
|
Bohrstangendurchmesser d 1 (mm) |
12 |
|
Funktionale Breite f (mm) |
12 |
|
Höhe h (mm) |
11 |
|
Maximale Auskraglänge l 4 (mm) |
48 |
|
Gesamtlänge l 20 (mm) |
157 |
|
X X 1 (mm) |
6,5 |
|
Gewicht (kg) |
0,116 |
|
Gesamtlänge l1 (mm) |
157 |
|
Mögliche Wendeschneidplatten Type |
WL17.. |
|
Maximale Auskraglänge l4 (mm) |
21 |
|
Bohrstangendurchmesser d1 d1 (mm) |
12 |
|
Minimaler Bohrungsdurchmesser Dmin (mm) |
19 |
|
Spanwinkel, orthogonal γ (°) |
-2,4 |
|
Neigungswinkel λs (°) |
-7,6 |
|
Plattensitzgröße |
17 |
|
Gesamtlänge l20 (mm) |
157 |
|
Schafthöhe h (mm) |
11 |
|
X1 (mm) |
6 |
