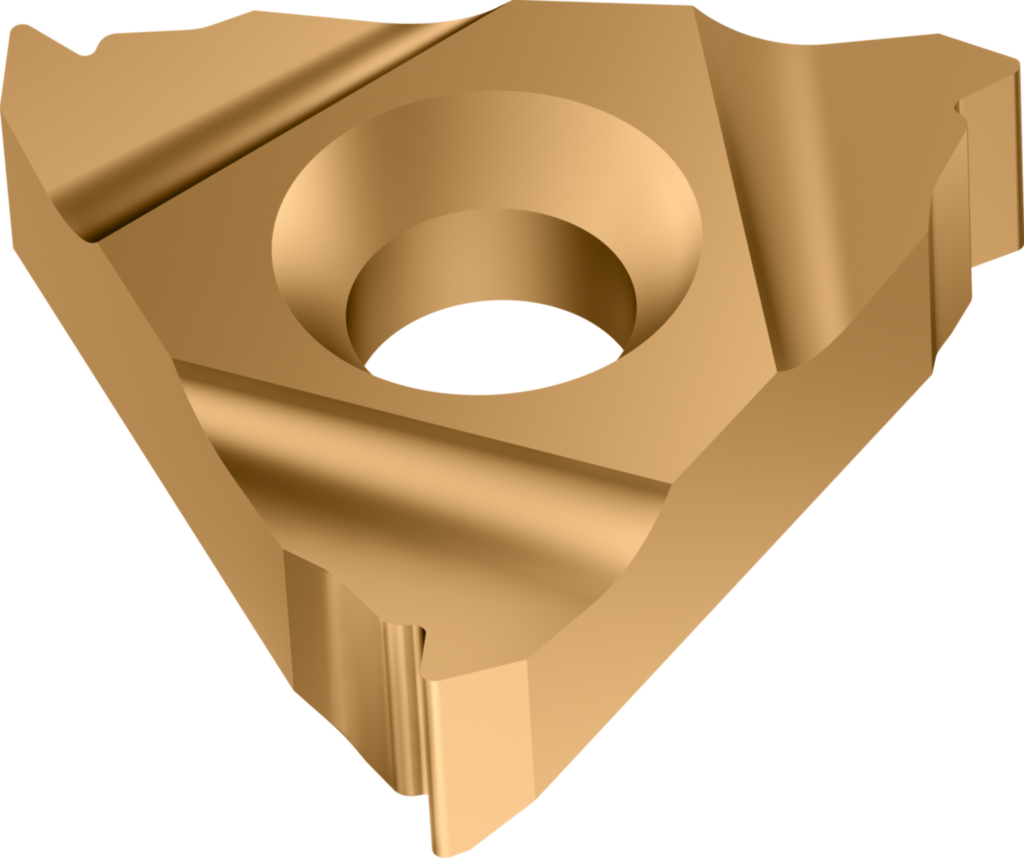

TS16-ER24UN WMP22G

• Tatsächliche Gewindehöhe hmin (mm) 0,67
• Gang pro Zoll TPI [Gang/Zoll] 24
• Schneidplattendicke s (mm) 3,47
• Eckenradius r (mm) 0,13
• Zähnezahl Z 1
• Profilabstand ex X (mm) 0,8
• Profilabstand ey Y (mm) 0,8
• Schneidenlänge l (mm) 16
• Durchmesser – Inkreis d (mm) 9,53
• Tatsächliche Gewindehöhe h_min (mm) 0,67
• Steigung Zoll Steigung (G/Zoll) 24
