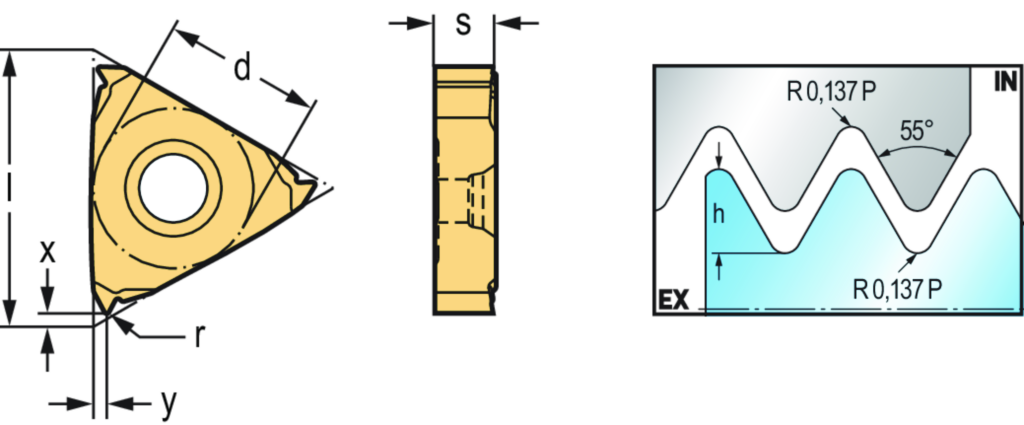

TS16-EL08W WMP32G

• Tatsächliche Gewindehöhe hmin (mm) 2,04
• Gang pro Zoll TPI [Gang/Zoll] 8
• Schneidplattendicke s (mm) 3,47
• Zähnezahl Z 1
• Profilabstand ex X (mm) 1,2
• Profilabstand ey Y (mm) 1,5
• Radius r (mm) 0,42
• Schneidenlänge l (mm) 16
• Durchmesser – Inkreis d (mm) 9,53
• Tatsächliche Gewindehöhe h_min (mm) 2,04
• Steigung Zoll Steigung (G/Zoll) 8
