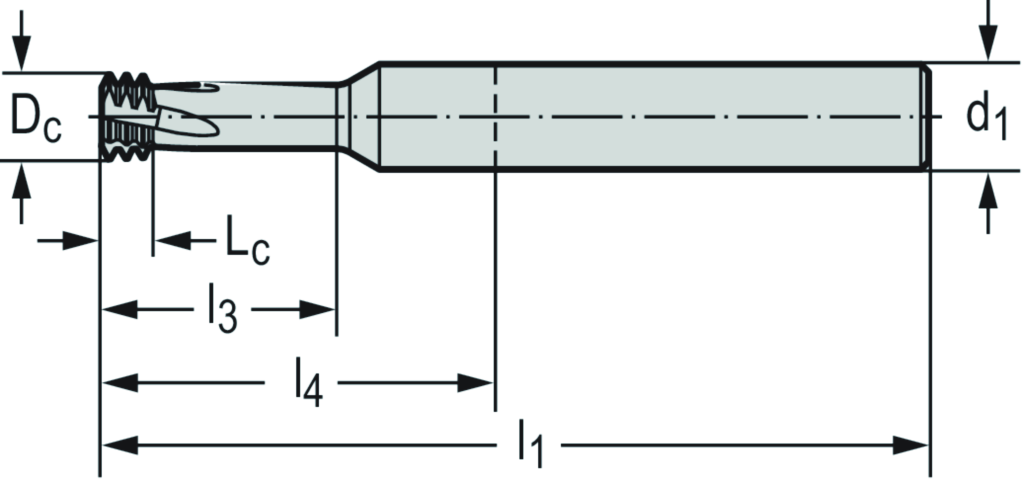

Spezifikationen
|
Gewindegrösse D N |
UNC #1-64 |
|
Gesamtlänge l 1 (mm) |
38 |
|
Schneidenlänge L c (mm) |
0,79 |
|
Nutzbare Länge l 3 (mm) |
3,91 |
|
Verbindungsdurchmesser d 1 (mm) |
3 |
|
Gang pro Zoll |
64 |
|
Funktionale Länge l 4 (mm) |
10 |
|
Schneidendurchmesser D c (mm) |
1,4 |
|
Zähnezahl Z |
4 |
|
Körperdurchmesser d 2 (mm) |
0,89 |
|
Gesamtlänge l1 (mm) |
38 |
|
Verbindungsdurchmesser d1 (mm) |
3 |
|
Schneidendurchmesser Dc (mm) |
1,4 |
|
Schneidenlänge Lc (mm) |
0,79 |
|
Nutzlänge l3 (mm) |
3,91 |
|
Maximale Kraglänge l4 (mm) |
10 |
|
Gewindegröße DN-P |
UNC #1-64 |
