Spezifikationen
|
Gewindegrösse D N |
M 2.2 |
|
Gewindesteigung P (mm) |
0,45 |
|

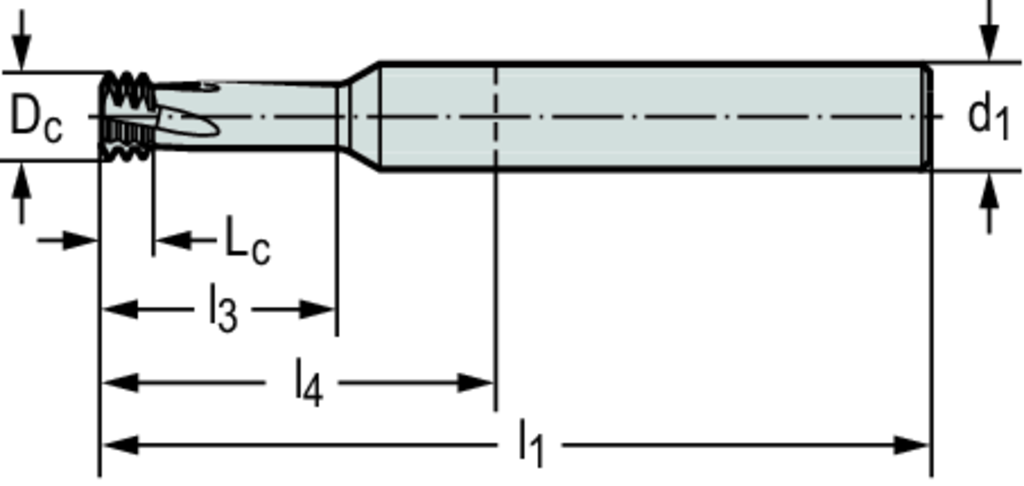

Gesamtlänge l 1 (mm) |
57 |
|
Schneidenlänge L c (mm) |
1,35 |
|
Nutzbare Länge l 3 (mm) |
6,83 |
|
Verbindungsdurchmesser d 1 (mm) |
6 |
|
Funktionale Länge l 4 (mm) |
21 |
|
Schneidendurchmesser D c (mm) |
1,65 |
|
Zähnezahl Z |
4 |
|
Körperdurchmesser d 2 (mm) |
1,08 |
|

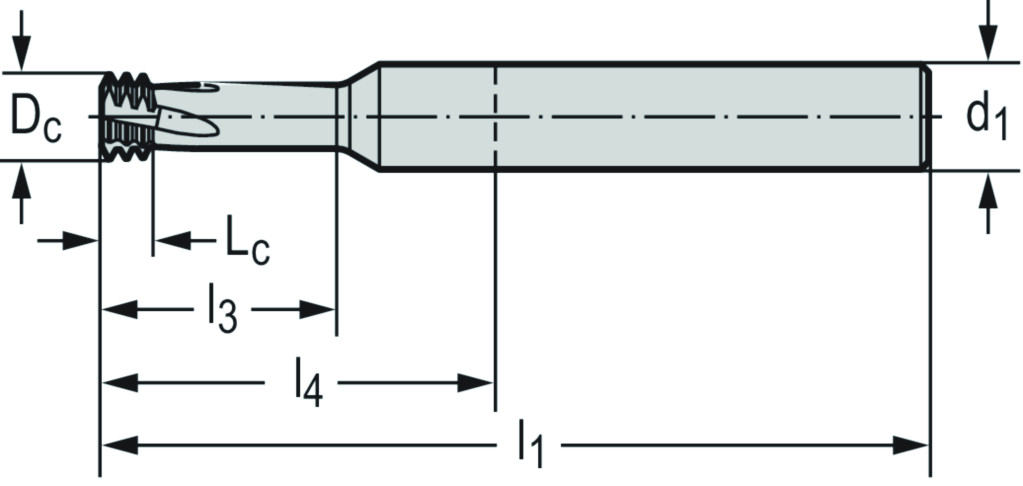

Gesamtlänge l1 (mm) |
57 |
|
Verbindungsdurchmesser d1 (mm) |
6 |
|
Schneidendurchmesser Dc (mm) |
1,65 |
|
Schneidenlänge Lc (mm) |
1,35 |
|
Nutzlänge l3 (mm) |
6,83 |
|
Maximale Kraglänge l4 (mm) |
21 |
|
Gewindegröße DN |
M 2.2 |
