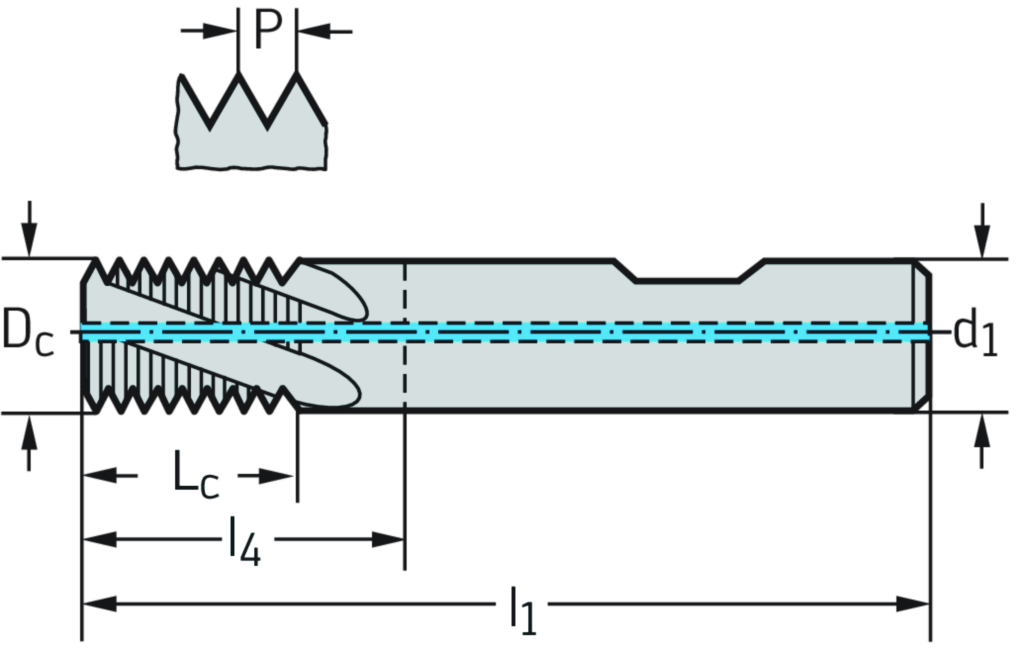

Spezifikationen
|
Maximale Schnitttiefe Lc (mm) |
22 |
|
Gewindegrösse D N |
M 14 |
|
Gewindesteigung P (mm) |
2 |
|
Gesamtlänge l 1 (mm) |
72 |
|
Schneidenlänge L c (mm) |
22 |
|
Verbindungsdurchmesser d 1 (mm) |
10 |
|
Funktionale Länge l 4 (mm) |
32 |
|
Schneidendurchmesser D c (mm) |
10 |
|
Zähnezahl Z |
4 |
|
Funktionale Länge l4 (mm) |
32 |
|
Gesamtlänge l1 (mm) |
72 |
|
Verbindungsdurchmesser d1 (mm) |
10 |
|
Schneidendurchmesser Dc (mm) |
10 |
|
Max. Schnitttiefe Lc (mm) |
22 |
|
Gewindegröße DN |
M 14 |
