TC420-M3.5-E6-WW60BA
HSS-E-PM Maschinen-Gewindeformer TC420-M3.5-E6-WW60BA
Dieses Produkt ist nicht länger verfügbar.

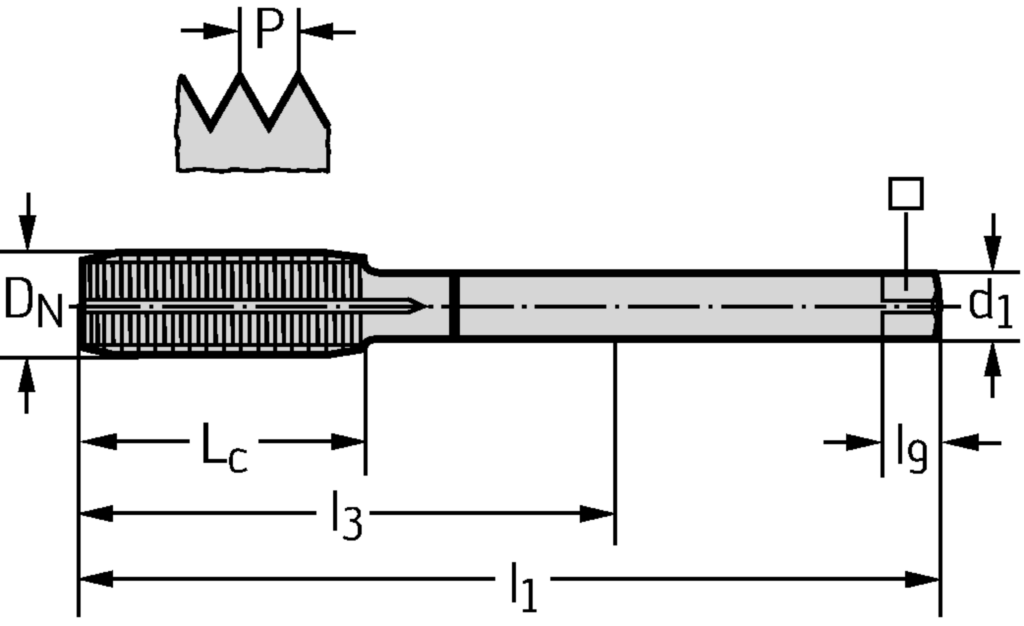

Spezifikationen
|
Gewindegrösse D N |
M 3.5 |
|
Gewindesteigung P (mm) |
0,6 |
|
Schneidenlänge L c (mm) |
6,5 |
|
Nutzbare Länge l 3 (mm) |
20 |
|
Spannbreite ⃞ (mm) |
3 |
|
Vierkantlänge l 9 (mm) |
6 |
|
Anzahl Nuten N |
4 |
|
Funktionale Länge l 1 (mm) |
56 |
|
Verbindungsdurchmesser d 1 (mm) |
4 |
|
Verbindungsdurchmesser d1 (mm) |
4 |
|
Funktionale Länge l1 (mm) |
56 |
|
Verbindungsdurchmesser d1 (mm) |
4 |
|
Nutzlänge l3 (mm) |
20 |
|
Gewindegröße DN |
M 3.5 |
|
Vierkantlänge l9 (mm) |
6 |
|
Spannbreite (mm) |
3 |
|
Gewindelänge Lc (mm) |
7 |
