TC420-M10-CF-WW60BA
HSS-E-PM Maschinen-Gewindeformer TC420-M10-CF-WW60BA
Dieses Produkt ist nicht länger verfügbar.

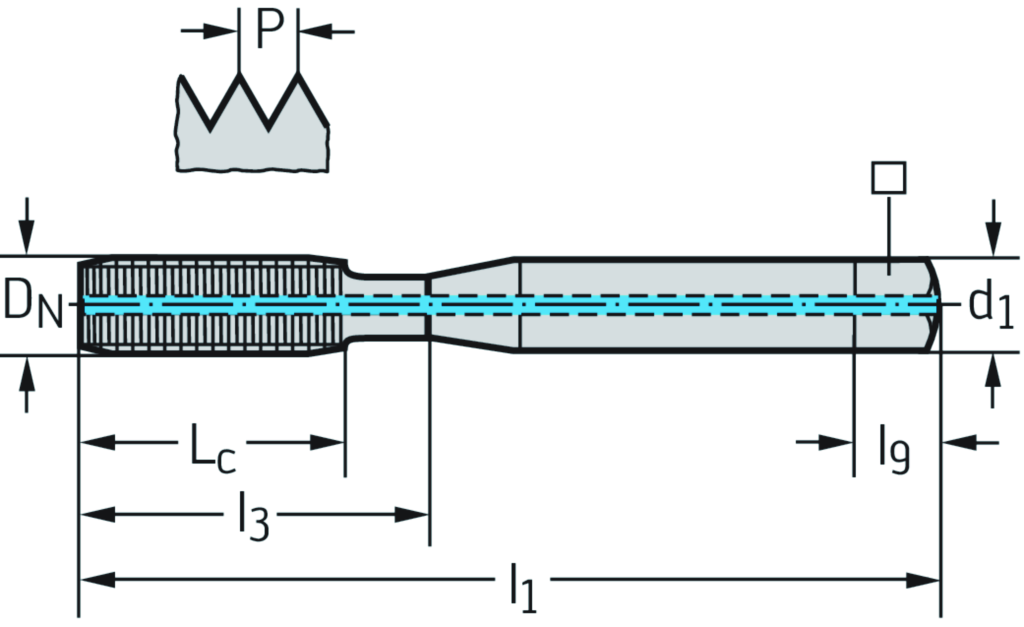

Spezifikationen
|
Gewindegrösse D N |
M 10 |
|
Gewindesteigung P (mm) |
1,5 |
|
Schneidenlänge L c (mm) |
15 |
|
Nutzbare Länge l 3 (mm) |
39 |
|
Spannbreite ⃞ (mm) |
8 |
|
Vierkantlänge l 9 (mm) |
11 |
|
Anzahl Nuten N |
6 |
|
Funktionale Länge l 1 (mm) |
100 |
|
Verbindungsdurchmesser d 1 (mm) |
10 |
|
Verbindungsdurchmesser d1 (mm) |
10 |
|
Funktionale Länge l1 (mm) |
100 |
|
Verbindungsdurchmesser d1 (mm) |
10 |
|
Nutzlänge l3 (mm) |
39 |
|
Gewindegröße DN |
M 10 |
|
Vierkantlänge l9 (mm) |
11 |
|
Spannbreite (mm) |
8 |
|
Gewindelänge Lc (mm) |
15 |
