TC410-M30X1.5-L6-WY80AD
HSS-E Maschinen-Gewindeformer TC410-M30X1.5-L6-WY80AD
Dieses Produkt ist nicht länger verfügbar.

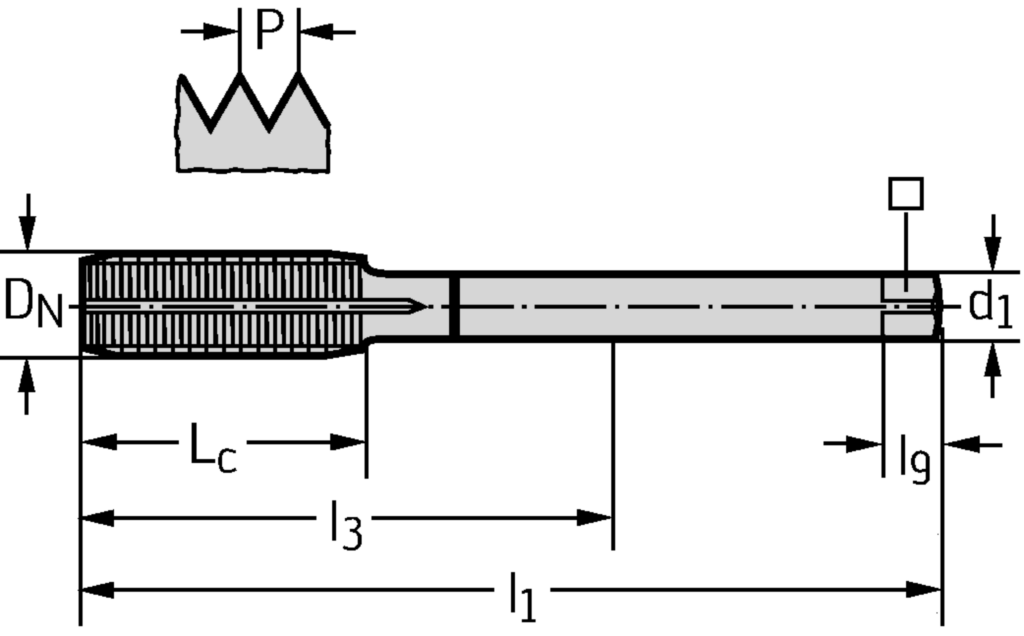

Spezifikationen
|
Gewindegrösse D N |
MF 30x1.5 |
|
Gewindesteigung P (mm) |
1,5 |
|
Schneidenlänge L c (mm) |
26 |
|
Nutzbare Länge l 3 (mm) |
85 |
|
Spannbreite ⃞ (mm) |
18 |
|
Vierkantlänge l 9 (mm) |
21 |
|
Anzahl Nuten N |
8 |
|
Funktionale Länge l 1 (mm) |
150 |
|
Verbindungsdurchmesser d 1 (mm) |
22 |
|
Verbindungsdurchmesser d1 (mm) |
22 |
|
Funktionale Länge l1 (mm) |
150 |
|
Verbindungsdurchmesser d1 (mm) |
22 |
|
Nutzlänge l3 (mm) |
85 |
|
Gewindegröße DN |
MF 30x1.5 |
|
Vierkantlänge l9 (mm) |
21 |
|
Spannbreite (mm) |
18 |
|
Gewindelänge Lc (mm) |
26 |
