T2712-31-W32-3-09-2-38.1

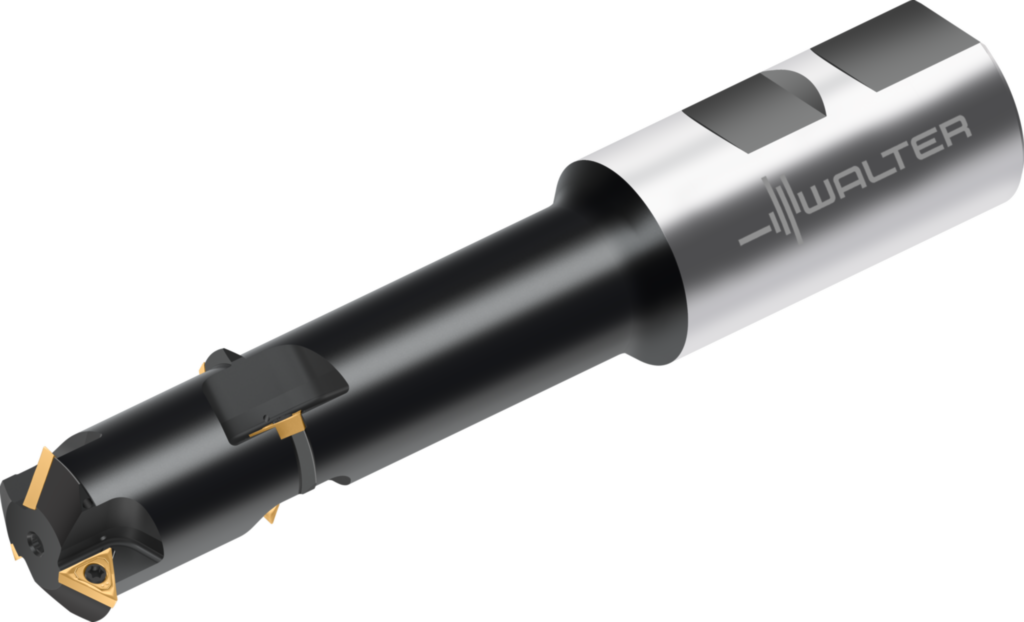

Wendeschneidplatten-Gewindefräser T2712-31-W32-3-09-2-38.1

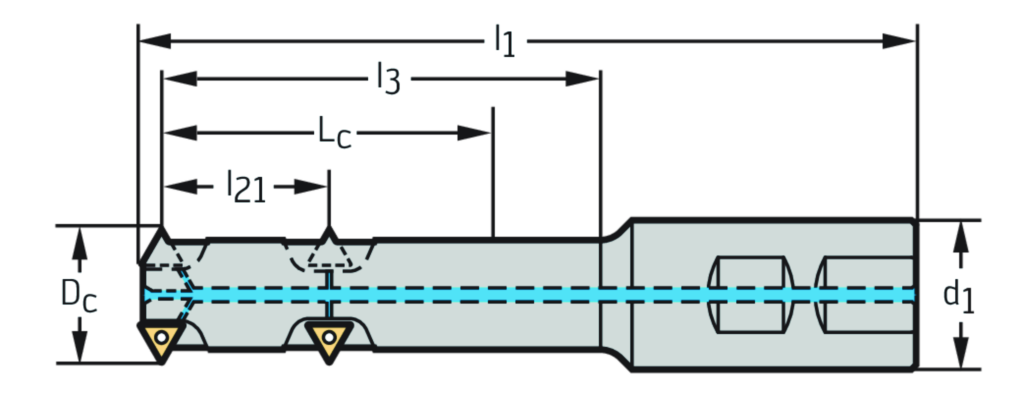

Spezifikationen
|
Schnittdurchmesser Dc (mm) |
31 |
|
Maximale Schnitttiefe Lc (mm) |
76,2 |
|
Pmax G/Zoll PmaxTPI |
6 |
|
Gewindegrösse D N |
UNC 1 1/2-6 |
|
Gesamtlänge l 1 (mm) |
171,65 |
|
Schneidenlänge L c (mm) |
76,2 |
|
Nutzbare Länge l 3 (mm) |
99,8 |
|
Schneidendurchmesser D c (mm) |
31 |
|
Verbindungsgrößencode d 1 (mm) |
32 |
|
Zähnezahl Z |
3 |
|
Anzahl Wendeschneidplatten Anz WSP |
6 |
|
Reihenabstand l 21 (mm) |
38,1 |
|
P P max G/Zoll |
6 |
|
Gesamtlänge l1 (mm) |
171,7 |
|
Verbindungsdurchmesser d1 (mm) |
32 |
|
Mögliche Wendeschneidplatten Type |
P26300-09 .. |
|
Schneidendurchmesser Dc (mm) |
31 |
|
Körperdurchmesser Dc (mm) |
31 |
|
Anzahl Wendeschneidplatten Anzahl Schneidkanten |
6 |
|
Größe des Gewindedurchmessers DN |
UNC 1 1/2-6 |
|
Funktionale Länge l3 (mm) |
99,75 |
|
Reihenabstand l21 (mm) |
38,1 |
|
Pmax G/Zoll PmaxG/Zoll |
6 |
|
Max. Schnitttiefe Lc (mm) |
76,2 |
