S32S-NTS-IR22-32
Bohrstange – Innengewinde S...-NTS-I S32S-NTS-IR22-32
Dieses Produkt ist nicht länger verfügbar.

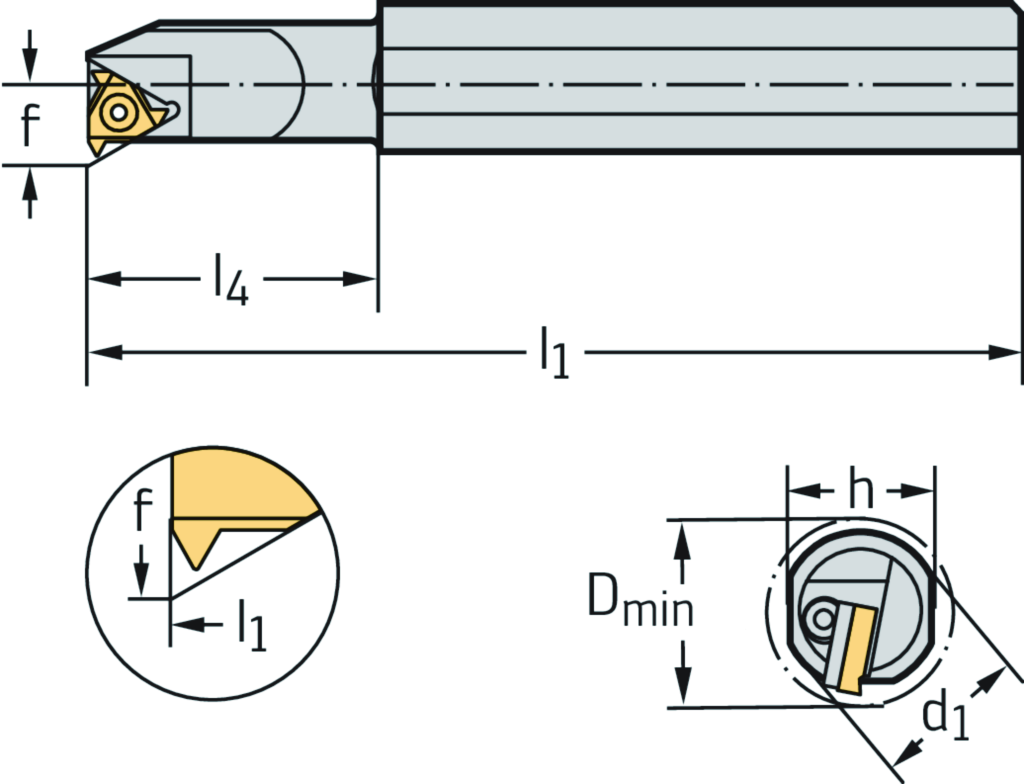

Spezifikationen
|
Schaftdurchmesser d1 (mm) |
32 |
|
Gesamtlänge l 1 (mm) |
250 |
|
Bohrstangendurchmesser d 1 (mm) |
32 |
|
Funktionale Breite f (mm) |
17,4 |
|
Höhe h (mm) |
29 |
|
Code Schneidplattenschnittstelle Symbol 05 |
22 |
|
Mindestdurchmesser D min (mm) |
32 |
|
Maximale Auskraglänge l 4 (mm) |
60 |
|
Beta β (Deg) |
1,5 |
|
Mögliche Wendeschneidplatten Type |
TS22-I |
|
Funktionale Länge l1 (mm) |
250 |
|
Schaftdurchmesser d1 (mm) |
32 |
|
Auskraglänge l4 (mm) |
60 |
|
Mindestdurchmesser Dmin (mm) |
32 |
|
Schafthöhe h (mm) |
29 |
|
Plattengröße |
22 |
|
Beta β (°) |
1,5 |
