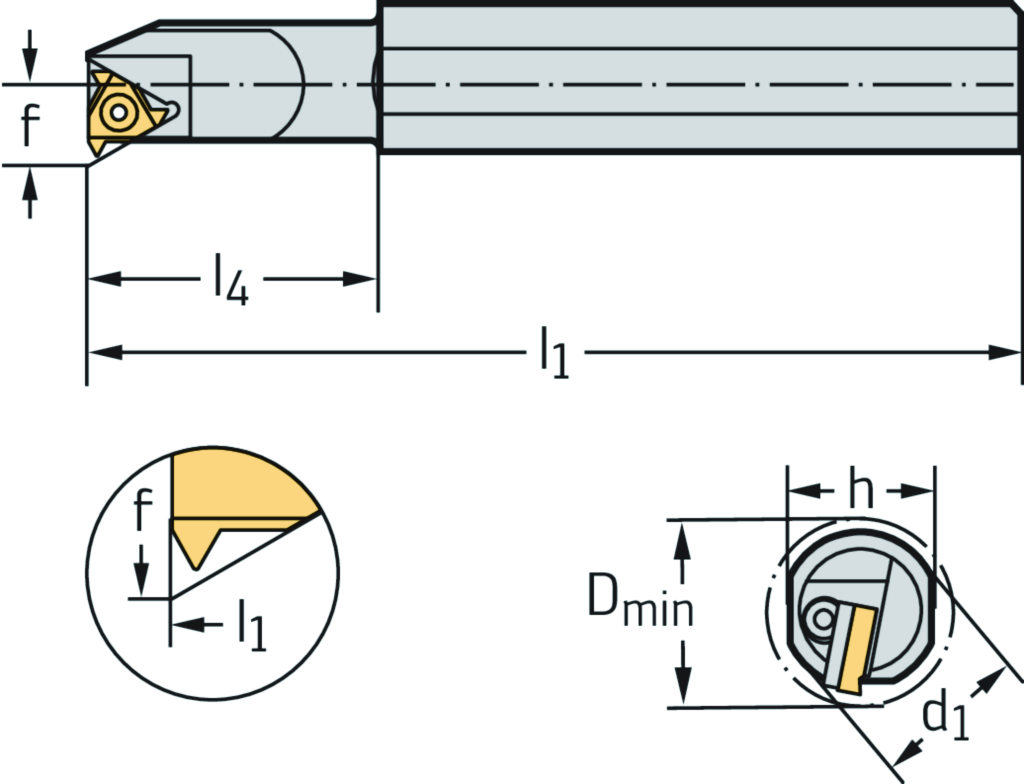

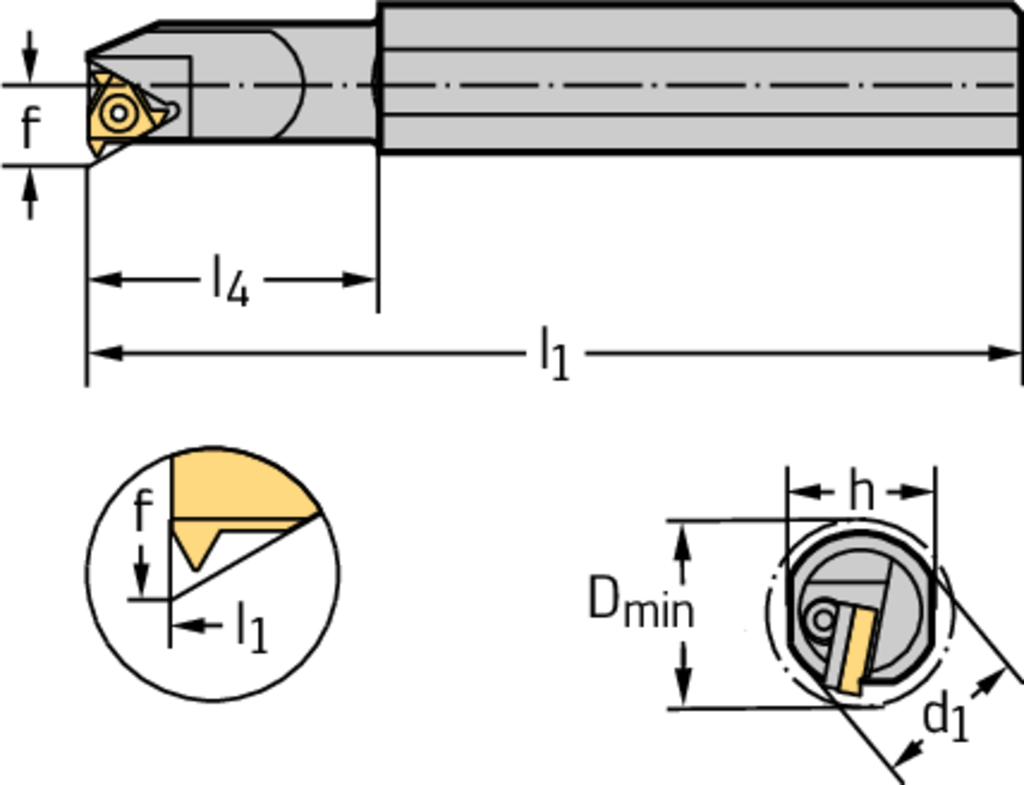

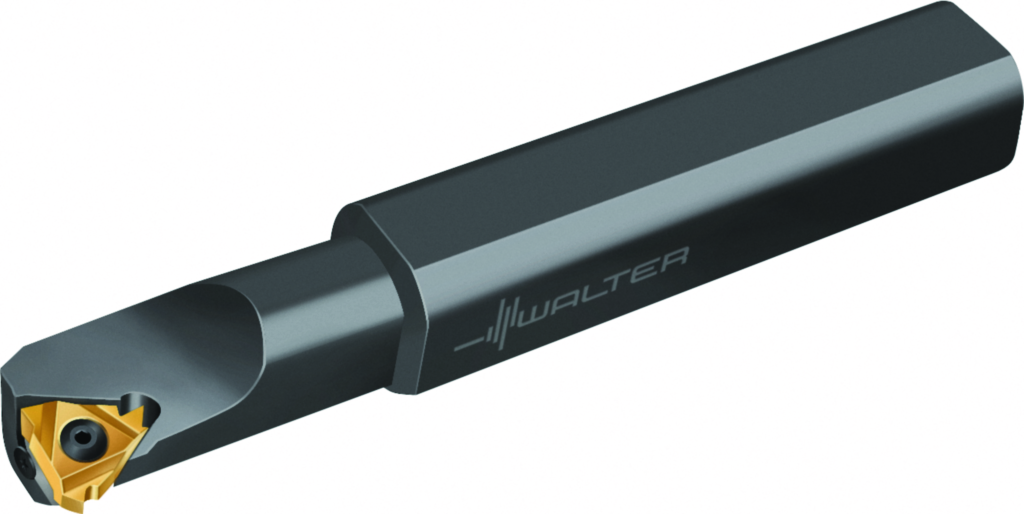

S20Q-NTS-IR22-27

• Gesamtlänge l 1 (mm) 180
• Bohrstangendurchmesser d 1 (mm) 20
• Funktionale Breite f (mm) 15,6
• Höhe h (mm) 18
• Code Schneidplattenschnittstelle Symbol 05 22
• Mindestdurchmesser D min (mm) 27
• Maximale Auskraglänge l 4 (mm) 50
• Beta β (Deg) 1,5
• Mögliche Wendeschneidplatten Type NTS-I . -22 ..
• Funktionale Länge l₁ (mm) 180
• Schaftdurchmesser d₁ (mm) 20
• Auskraglänge l₄ (mm) 50
• Mindestdurchmesser D_min (mm) 27
• Schafthöhe h (mm) 18
• Plattengröße 22
• Beta β (°) 1,5
