Q50-SDXCR-32025-11

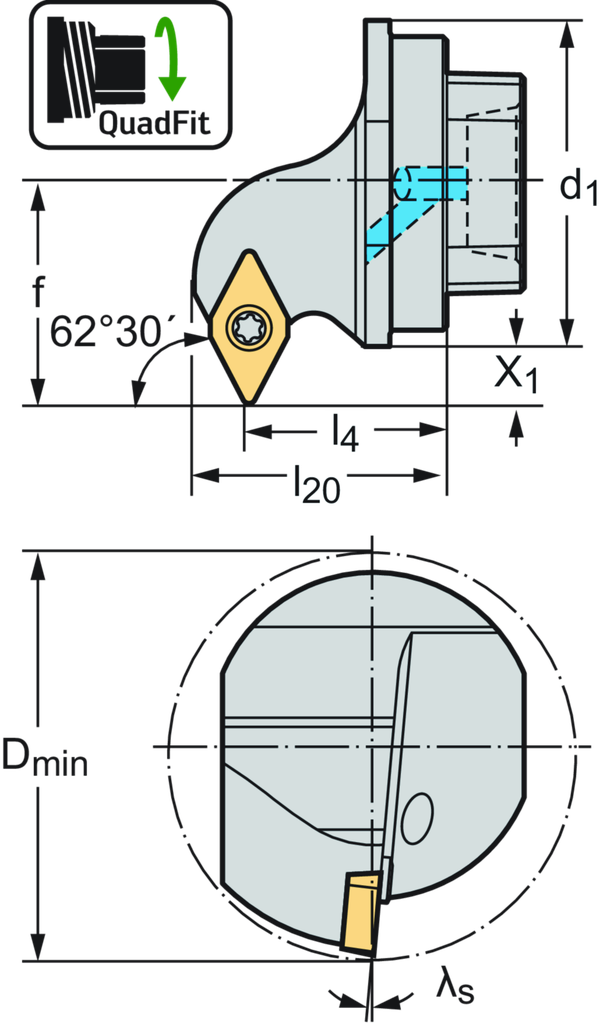

Wechselkopf – Schraubenspannung Q...-SDXC Q50-SDXCR-32025-11
Spezifikationen
|
Kühlmitteldruck CP (bar) |
80 |
|
Schneidrichtung HAND |
R |
|
Anstellwinkel KAPR (°) |
62,5 |
|
Nutzbreite X1 (mm) |
6,9 |
|
Spanwinkel orthogonal γ (Deg) |
0 |
|
Neigungswinkel λ s (Deg) |
-5 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
63 |
|
Funktionale Breite f (mm) |
31,9 |
|
Verbindungsgrößencode d 1 |
Q50 |
|
Funktionale Länge l 4 (mm) |
25 |
|
Gesamtlänge l 20 (mm) |
42,5 |
|
X X 1 (mm) |
6,9 |
|
Gewicht (kg) |
0,278 |
|
Mögliche Wendeschneidplatten Type |
DC .. 11T3 .. |
|
Verbindungsdurchmesser d1 |
Q50 |
|
Auskraglänge l4 (mm) |
25 |
|
Mindestdurchmesser Dmin (mm) |
63 |
|
Verbindungsdurchmesser d1 |
Q50 |
|
Spanwinkel, orthogonal γ (°) |
0 |
|
Neigungswinkel λs (°) |
-5 |
|
Plattensitzgröße |
11 |
|
Gesamtlänge l20 (mm) |
42,5 |
|
X1 (mm) |
6,9 |
