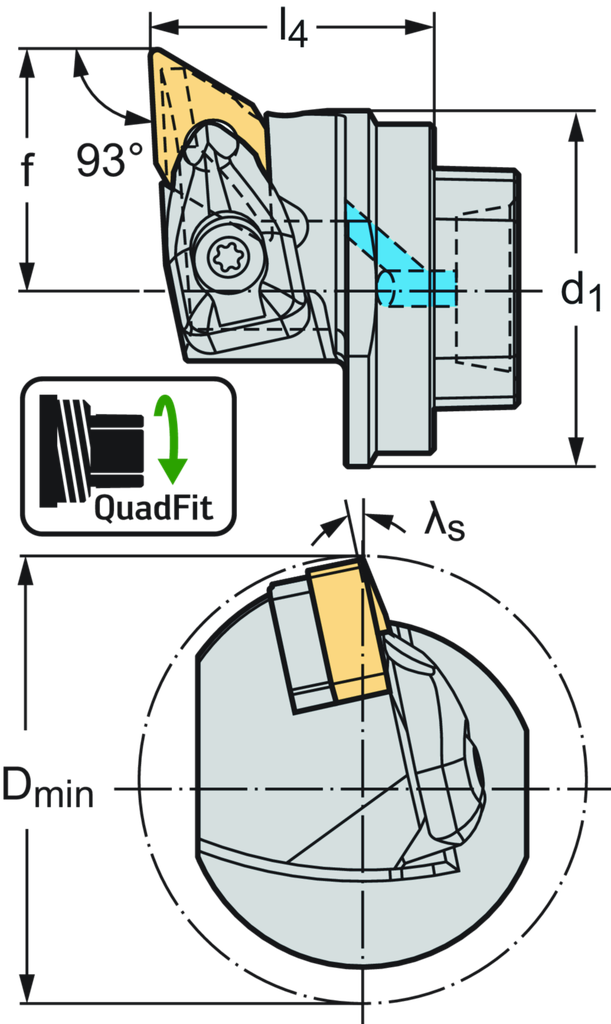

Spezifikationen
|
Kühlmitteldruck CP (bar) |
80 |
|
Schneidrichtung HAND |
L |
|
Anstellwinkel KAPR (°) |
93 |
|
Spanwinkel orthogonal γ (Deg) |
-6 |
|
Neigungswinkel λ s (Deg) |
-12 |
|
Minimaler Bohrungsdurchmesser D min (mm) |
63 |
|
Funktionale Breite f (mm) |
32 |
|
Verbindungsgrößencode d 1 |
Q50 |
|
Funktionale Länge l 4 (mm) |
32 |
|
Gewicht (kg) |
0,335 |
|
Mögliche Wendeschneidplatten Type |
DN .. 1506 .. |
|
Auskraglänge l4 (mm) |
32 |
|
Mindestdurchmesser Dmin (mm) |
63 |
|
Spanwinkel, orthogonal γ (°) |
-6 |
|
Neigungswinkel λs (°) |
-12 |
|
Plattensitzgröße |
15 |
|
Aufnahme-Durchmesser d1 |
Q50 |
|
Aufnahme-Durchmesser d1 |
Q50 |
