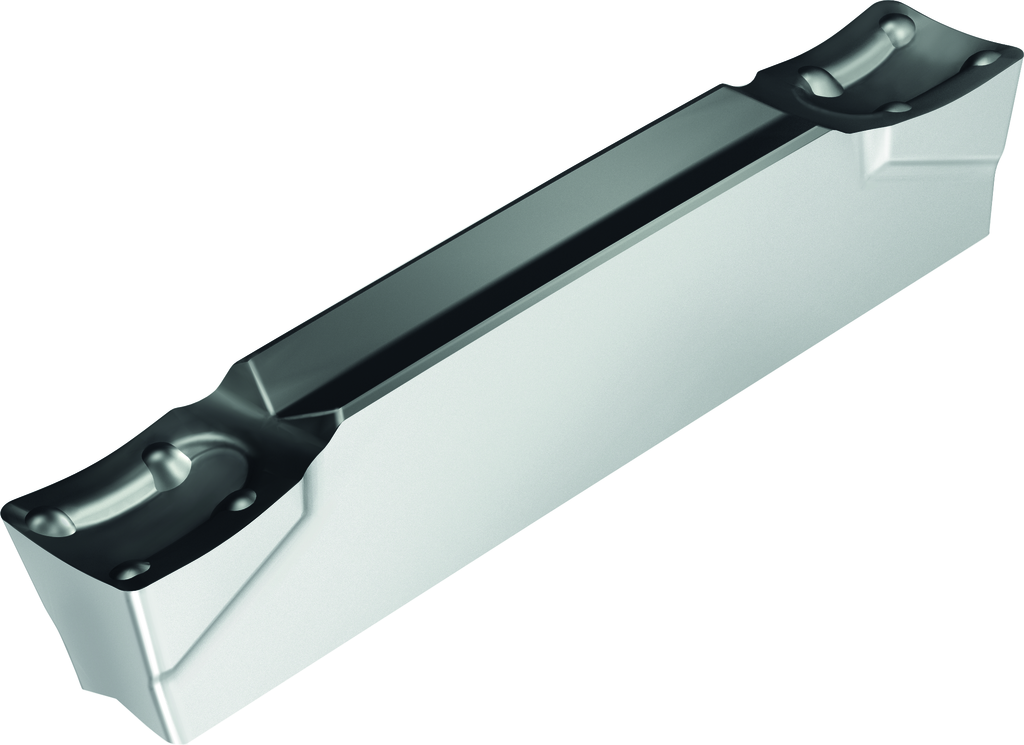

GX09-2E300N03-GD3 WSM43S


Ein- und Abstechen – Schneideinsätze GX09-2E300N03-GD3 WSM43S

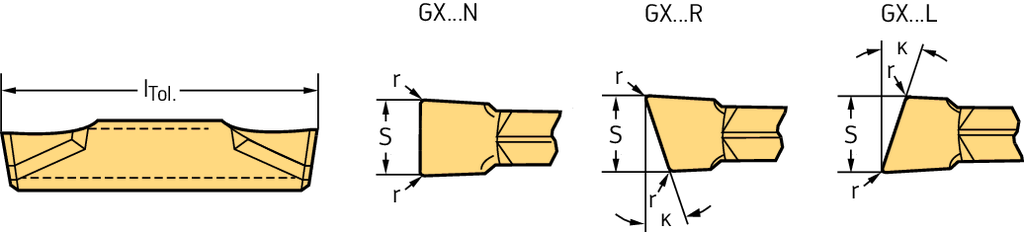

  • Schneidkantenlänge l (mm)
  • Eckenradius r (mm)
  • Vorschub pro Umdrehung f (mm)
  • Stechbreite s (mm)
  • Toleranz Stechbreite S Tol (mm)
  • Längentoleranz l Tol (mm)

21,99 € 21,99 € 21.990000000000002 EUR

21,99 €

Diese Kombination existiert nicht.

In den Warenkorb hinzufügen
Verwandte Documente:
GX09-2E300N03-GD3 WSM43S - http://oc.walter-tools.com/sap/bc/zgetpict2?material=6152684&application=dxf&type=d00&subtype=tt01_00&filename=2095755_d00_0_0~tt01_00.dxf GX09-2E300N03-GD3 WSM43S - http://oc.walter-tools.com/sap/bc/zgetpict2?material=6152684&application=stp&type=mod&subtype=tm02_00&filename=5543729_mod_0_0~tm02_00.stp GX09-2E300N03-GD3 WSM43S - http://oc.walter-tools.com/sap/bc/zgetpict2?material=6152684&application=stp&type=mod&subtype=tm01_00&filename=5543728_mod_0_0~tm01_00.stp GX09-2E300N03-GD3 WSM43S - https://www.walter-tools.com/de-de/search/pages/default.aspx#?k=6152684 GX09-2E300N03-GD3 WSM43S - https://oc.walter-tools.com:60340/sap/bc/zgetpict2?material=6152684&application=dxf&type=d00&subtype=tt01_00&filename=2095755_d00_0_0~tt01_00.dxf GX09-2E300N03-GD3 WSM43S - https://oc.walter-tools.com:60340/sap/bc/zgetpict2?material=6152684&application=stp&type=mod&subtype=tm02_00&filename=5543729_mod_0_0~tm02_00.stp GX09-2E300N03-GD3 WSM43S - https://oc.walter-tools.com:60340/sap/bc/zgetpict2?material=6152684&application=stp&type=mod&subtype=tm01_00&filename=5543728_mod_0_0~tm01_00.stp GX09-2E300N03-GD3 WSM43S - https://oc.walter-tools.com:60340/sap/bc/zgetpict2?material=6152684&application=stp&type=mod&subtype=tm02_00&filename=204071661_mod_0_0~tm02_00.stp GX09-2E300N03-GD3 WSM43S - https://oc.walter-tools.com:60340/sap/bc/zgetpict2?material=6152684&application=stp&type=mod&subtype=tm01_00&filename=204071690_mod_0_0~tm01_00.stp

Spezifikationen für GX09-2E300N03-GD3 WSM43S

Schneidkantenlänge l (mm) 9
Eckenradius r (mm) 0,3
Vorschub pro Umdrehung f (mm) 0,06 - 0,18
Stechbreite s (mm) 3
Toleranz Stechbreite S Tol (mm) ±0,02
Längentoleranz l Tol (mm) ±0,02
