NTS-IL-16 0.75ISO WXP20
Innengewindedrehplatten – Vollprofil, ISO-metrisch 60° NTS NTS-IL-16 0.75ISO WXP20
Dieses Produkt ist nicht länger verfügbar.

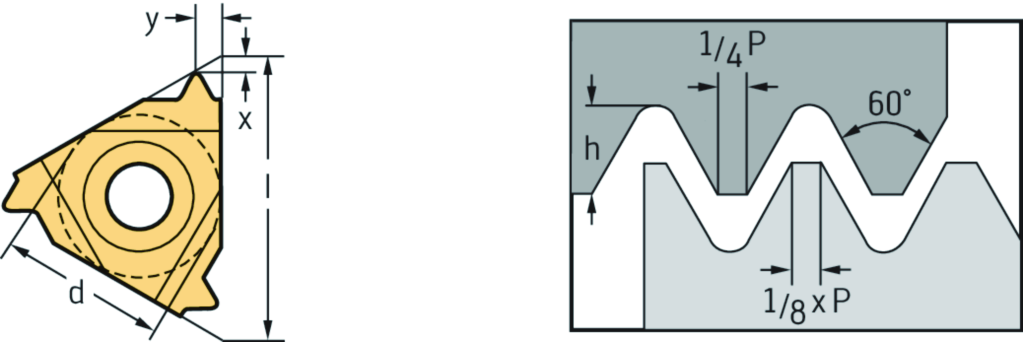

Spezifikationen
|
Tatsächliche Gewindehöhe hmin (mm) |
0,43 |
|
Schneidkantenlänge l (mm) |
16 |
|
Steigung Steigung P (mm) |
0,75 |
|
Profilabstand ex X (mm) |
0,6 |
|
Profilabstand ey Y (mm) |
0,6 |
|
Durchmesser Inkreis d (mm) |
9,525 |
|
Tatsächliche Gewindehöhe h min (mm) |
0,43 |
|
Schneidenlänge l (mm) |
16 |
|
Durchmesser – Inkreis d (mm) |
9,525 |
|
Tatsächliche Gewindehöhe hmin (mm) |
0,43 |
