NTS-IL-11 A55 WMP32

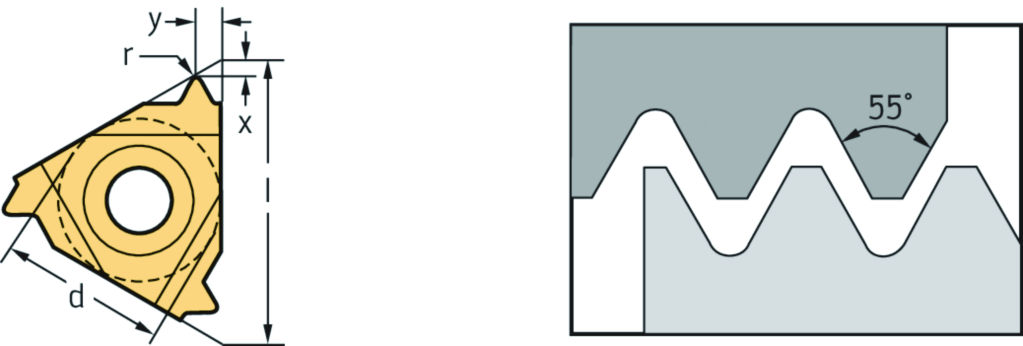

Innengewindedrehplatten – Teilprofil 55° NTS NTS-IL-11 A55 WMP32
Dieses Produkt ist nicht länger verfügbar.
Spezifikationen
|
Schneidkantenlänge l (mm) |
11 |
|
Eckenradius r (mm) |
0,05 |
|
Steigung Steigung P (mm) |
0,5 - 1,5 |
|
Steigung Zoll Steigung (G/Zoll) (inch) |
48 - 16 |
|
Profilabstand ex X (mm) |
0,8 |
|
Profilabstand ey Y (mm) |
0,9 |
|
Durchmesser Inkreis d (mm) |
6,35 |
|
Radius r (mm) |
0,05 |
|
Schneidenlänge l (mm) |
11 |
|
Durchmesser – Inkreis d (mm) |
6,35 |
|
Steigung Steigung P |
48–16 |
