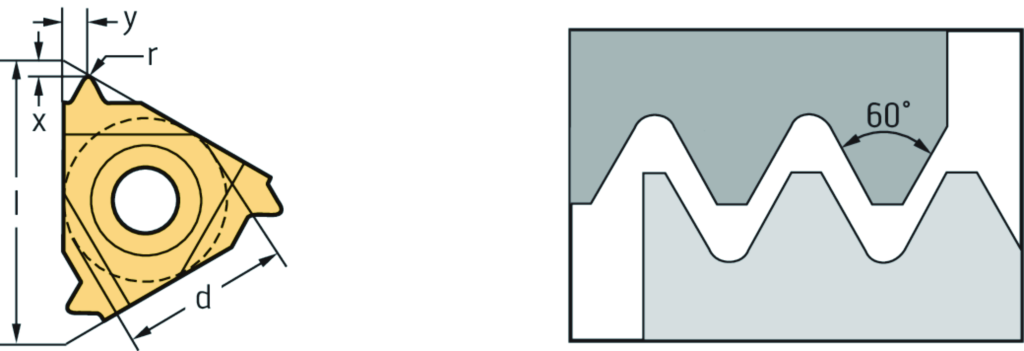

NTS-ER-16 AG60 WXM20
Außengewindedrehplatten – Teilprofil 60° NTS NTS-ER-16 AG60 WXM20
Dieses Produkt ist nicht länger verfügbar.
Spezifikationen
|
Schneidkantenlänge l (mm) |
16 |
|
Eckenradius r (mm) |
0,08 |
|
Steigung Steigung P (mm) |
0,5 - 3 |
|
Steigung Zoll Steigung (G/Zoll) (inch) |
48 - 8 |
|
Profilabstand ex X (mm) |
1,2 |
|
Profilabstand ey Y (mm) |
1,7 |
|
Durchmesser Inkreis d (mm) |
9,525 |
|
Radius r (mm) |
0,08 |
|
Schneidenlänge l (mm) |
16 |
|
Durchmesser – Inkreis d (mm) |
9,525 |
|
Steigung Steigung P |
0.50–3.0 mm |
|
Steigung Zoll Steigung (G/Zoll) |
48–8 |
