Spezifikationen
|

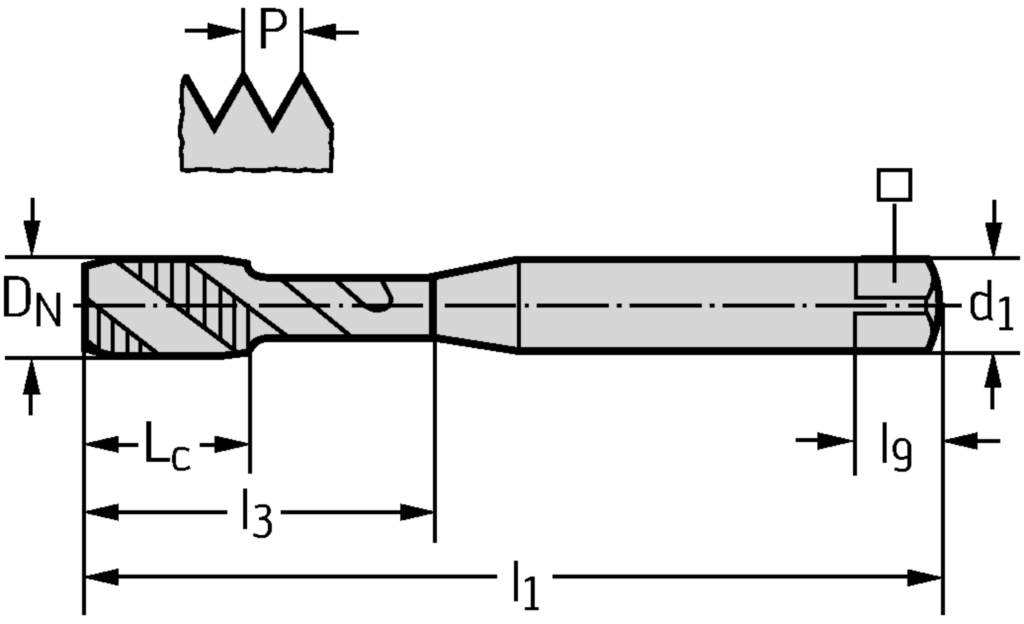

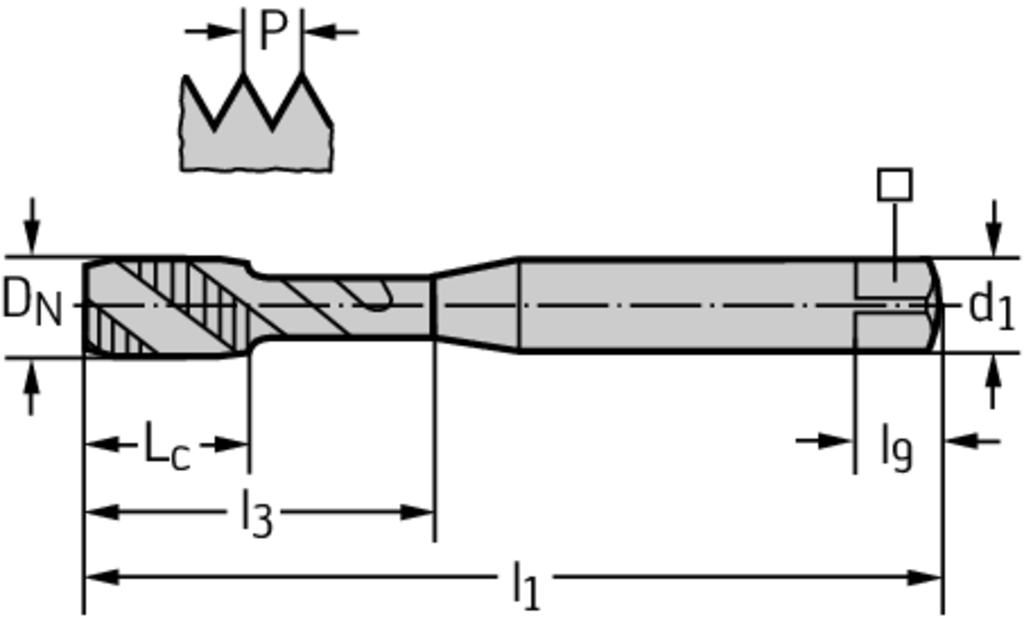

Schneidenlänge L c (mm) |
10 |
|
Nutzbare Länge l 3 (mm) |
30 |
|
Spannbreite ⃞ (mm) |
4,9 |
|
Vierkantlänge l 9 (mm) |
8 |
|
Anzahl Nuten N |
2 |
|
Funktionale Länge l 1 (mm) |
80 |
|
Verbindungsdurchmesser d 1 (mm) |
6 |
|
Gewindegrösse D N -P |
EGUNF #10-32 |
|
Gewindegrösse D N (mm) |
5,857 |
|
Verbindungsdurchmesser d1 (mm) |
6 |
|
Funktionale Länge l1 (mm) |
80 |
|
Verbindungsdurchmesser d1 (mm) |
6 |
|
Nutzlänge l3 (mm) |
30 |
|
Gewindegröße DN-P |
EGUNF #10-32 |
|
Vierkantlänge l9 (mm) |
8 |
|
Spannbreite (mm) |
4,9 |
|
Gewindegröße DN (mm) |
5,857 |
|
Gewindelänge Lc (mm) |
10 |
