MX22-2E150N01-CF5 WSM13S
Ein- und Abstechen – Schneideinsätze MX22-2E150N01-CF5 WSM13S
Dieses Produkt ist nicht länger verfügbar.

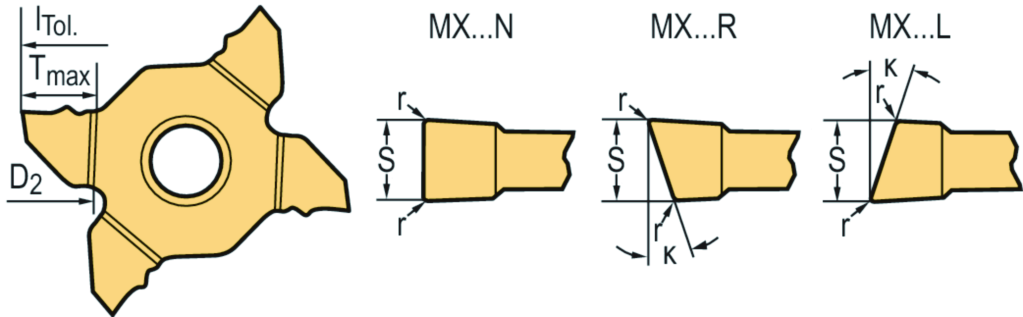

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
5 |
|
Eckenradius r (mm) |
0,1 |
|
Vorschub pro Umdrehung f (mm) |
0,03 - 0,1 |
|
Stechbreite s (mm) |
1,5 |
|
Toleranz Stechbreite S Tol (mm) |
±0,02 |
|
Längentoleranz l Tol (mm) |
±0,03 |
|
Maximale Stechtiefe T max (mm) |
5 |
|
Maximaler Abstechdurchmesser D 2 (mm) |
130 |
|
Radius r (mm) |
0,1 |
|
Vorschub f |
0.03–0.10 mm |
|
Bezeichnung |
MX22-2E150N01-CF5 WSM13S |
|
Schneidbreite s (mm) |
1,5 |
|
Toleranz Stechbreite STol |
±0.02 |
|
Längentoleranz lTol |
±0.03 |
|
Maximale Stechtiefe Tmax (mm) |
5 |
|
Abstechdurchmesser D2 (mm) |
130 |
