Spezifikationen
|

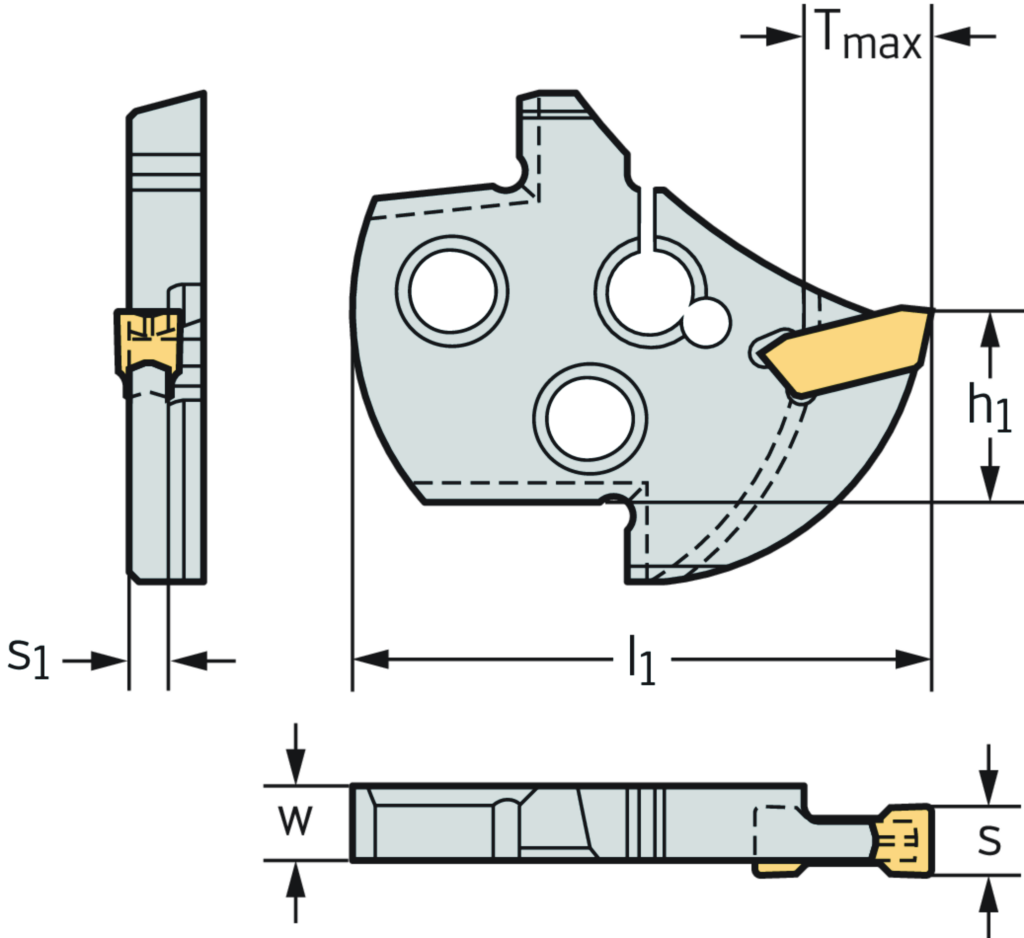

Maximale Schnitttiefe Tmax (mm) |
10 |
|
Gesamtlänge l 1 (mm) |
47 |
|
Spitzenhöhe h 1 (mm) |
15,5 |
|
Stechbreite s (mm) |
2 |
|
Maximale Stechtiefe T max (mm) |
10 |
|
Körperbreite s 1 (mm) |
1,3 |
|
Aufnahmebreite W (mm) |
5,9 |
|
Modulgröße |
I40 |
|
Gewicht (kg) |
0,035 |
|
Gesamtlänge l1 (mm) |
47 |
|
Mögliche Wendeschneidplatten Type |
GX16-1E2 .. |
|
Spitzenhöhe h1 (mm) |
15,5 |
|
Maximale Stechtiefe Tmax (mm) |
10 |
|
Schneidplattenbreite s |
2 |
|
Körperbreite s1 (mm) |
1,3 |
|
Minimaler Bohrungsdurchmesser Dmin (mm) |
50 |
|
Aufnahmegröße W (mm) |
5,9 |
