MSS-E25R21-GX24-3C70100
Stechmodul – Axialstechen MSS...E... MSS-E25R21-GX24-3C70100

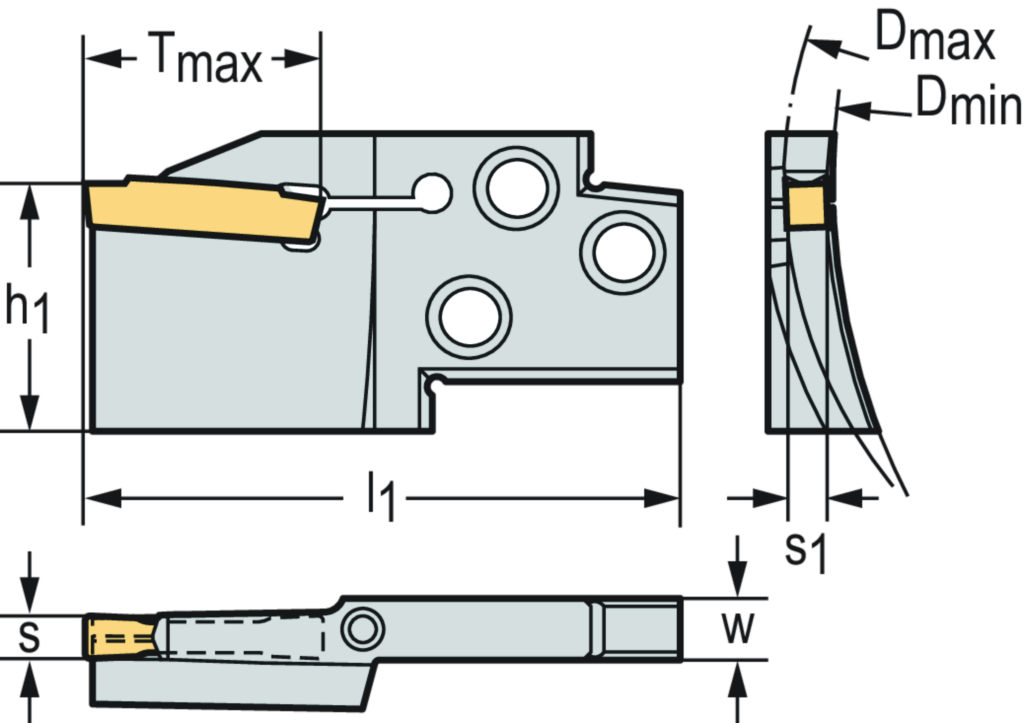

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
21 |
|
Gesamtlänge l 1 (mm) |
60 |
|
Spitzenhöhe h 1 (mm) |
20 |
|
Stechbreite s (mm) |
4 |
|
Maximale Stechtiefe T max (mm) |
21 |
|
Körperbreite s 1 (mm) |
3 |
|
Aufnahmebreite W (mm) |
6,2 |
|
Modulgröße |
E25 |
|
Maximaler Abstechdurchmesser D max (mm) |
100 |
|
Gewicht (kg) |
0,063 |
|
Gesamtlänge l1 (mm) |
60 |
|
Mögliche Wendeschneidplatten Type |
GX24-3E ..; GX24-3F .. |
|
Spitzenhöhe h1 (mm) |
20 |
|
Maximale Stechtiefe Tmax (mm) |
21 |
|
Schneidplattenbreite s |
4 - 5 |
|
Körperbreite s1 (mm) |
3 |
|
Maximaler Abstechdurchmesser Dmax (mm) |
100 |
|
Aufnahmegröße W (mm) |
6,2 |
|
Minimaler Schnittdurchmesser Dmin (mm) |
70 |
