  2. VHM Eck-/Nutfräser ME232 Perform
  3. ME232-20.0W4BC-WJ30ED
Allgemeine Preisliste

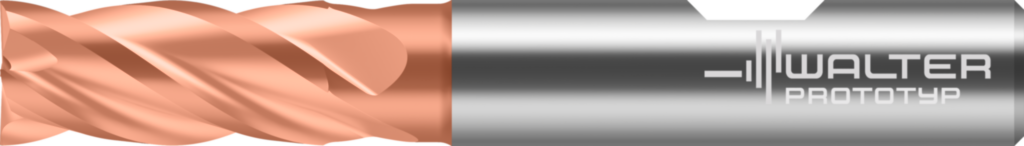

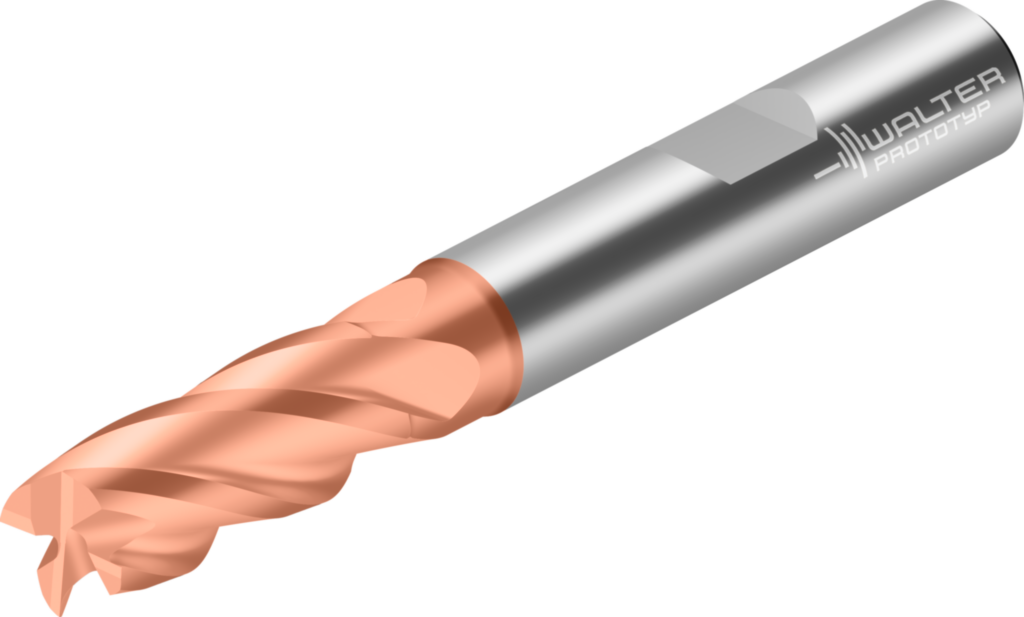

ME232-20.0W4BC-WJ30ED

https://www.zerspanungsexperten.de/web/image/product.template/121372/image_1920?unique=41840e1

197,00 € 197.0 EUR 197,00 €

Not Available For Sale

  • Schnittdurchmesser D<sub>c</sub> (mm)
  • Halsdurchmesser d<sub>2</sub> (mm)
  • Zähnezahl Z
  • Funktionale Länge l<sub>4</sub> (mm)
  • Gesamtlänge l<sub>1</sub> (mm)
  • Schneidendurchmesser D<sub>c</sub> (mm)
  • Schaftdurchmesser d<sub>1</sub> (mm)
  • Nutzbare Länge l<sub>3</sub> (mm)
  • Schneidenlänge Lc (mm)
  • Körperdurchmesser d<sub>2</sub> (mm)
  • Nutzlänge l<sub>3</sub> (mm)
  • Eckfasenbreite l<sub>11</sub> (mm)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Spezifikationen

Schnittdurchmesser Dc (mm)

 		20

Halsdurchmesser d2 (mm)

 		19

Zähnezahl Z

 		4

Funktionale Länge l4 (mm)

 		54

Gesamtlänge l1 (mm)

 		104

Schneidendurchmesser Dc (mm)

 		20

Schaftdurchmesser d1 (mm)

 		20

Nutzbare Länge l3 (mm)

 		52

Schneidenlänge Lc (mm)

 		38

Körperdurchmesser d2 (mm)

 		19

Nutzlänge l3 (mm)

 		52

Eckfasenbreite l11 (mm)

 		0,15
