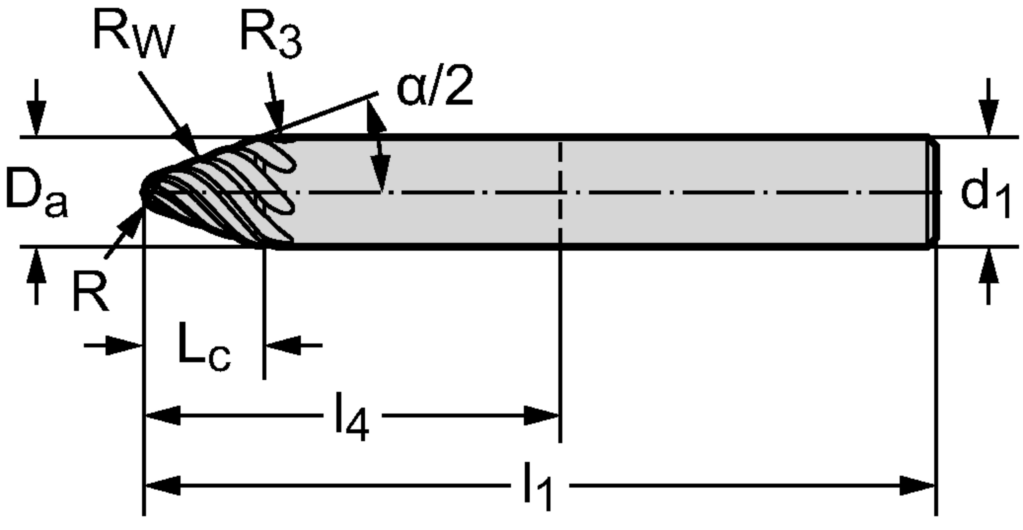

Spezifikationen
|
Gesamtlänge l 1 (mm) |
100 |
|
Schneidenlänge L c (mm) |
13,15 |
|
Schaftdurchmesser d 1 (mm) |
12 |
|
Zähnezahl Z |
8 |
|
Maximaler Schnittdurchmesser D a (mm) |
12 |
|
Anstellwinkel α/2 (Deg) |
20 |
|
Radius r (mm) |
2 |
|
Wirk-Radius R w (mm) |
500 |
|
Übergangs-Radius R 3 (mm) |
3 |
|
Radius R (mm) |
2 |
|
Eckenradius R (mm) |
2 |
|
Gesamtlänge l1 (mm) |
100 |
|
Schaftdurchmesser d1 (mm) |
12 |
|
Schneidenlänge Lc (mm) |
13,15 |
|
Maximaler Schnittdurchmesser Da (mm) |
12 |
|
Wirk-Radius Rw (mm) |
500 |
|
Übergangs-Radius R3 (mm) |
3 |
|
Anstellwinkel α/2 (°) |
20 |
