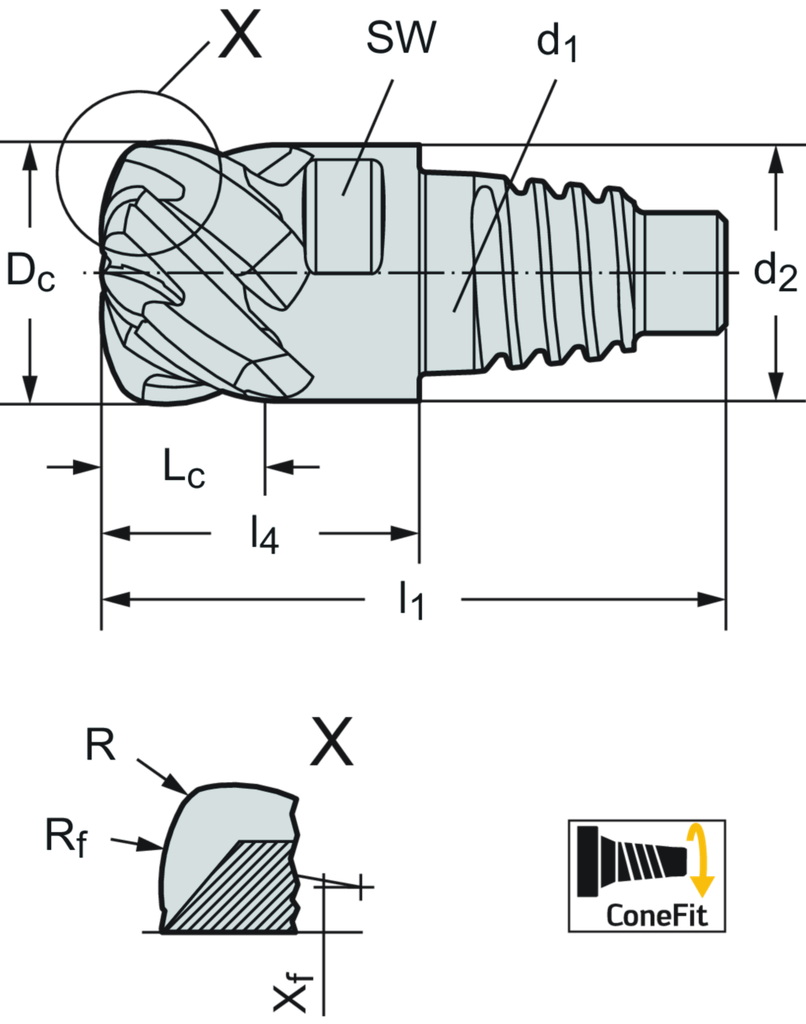

Spezifikationen
|
Radius Rf (mm) |
8 |
|
Maximale Schnitttiefe apf (mm) |
1 |
|
Gesamtlänge l 1 (mm) |
35,7 |
|
Schneidenlänge L c (mm) |
8,5 |
|
Schneidendurchmesser D c (mm) |
16 |
|
Verbindungsgrößencode d 1 (mm) |
E16 |
|
Maximale Auskraglänge l 4 (mm) |
18,7 |
|
Schlüsselweite SW (mm) |
12 |
|
Eckenradius r (mm) |
2 |
|
Zähnezahl Z |
6 |
|
Ausgleichsradius x f (mm) |
3,1 |
|
Eckenradius R f (mm) |
8 |
|
Ersatzradius R ers (mm) |
2,747 |
|
Radius R (mm) |
2 |
|
Eckenradius R (mm) |
2 |
|
Gesamtlänge l1 (mm) |
35,7 |
|
Schneidenlänge Lc (mm) |
8,5 |
|
Verbindungsdurchmesser d1 |
E16 |
|
Schneidendurchmesser Dc (mm) |
16 |
|
Schneidenlänge Lc (mm) |
8,5 |
|
Maximale Kraglänge l4 (mm) |
18,7 |
|
Eckenradius Rf (mm) |
8 |
|
Ausgleichsradius xf (mm) |
3,1 |
|
Ersatzradius Rers (mm) |
2,747 |
