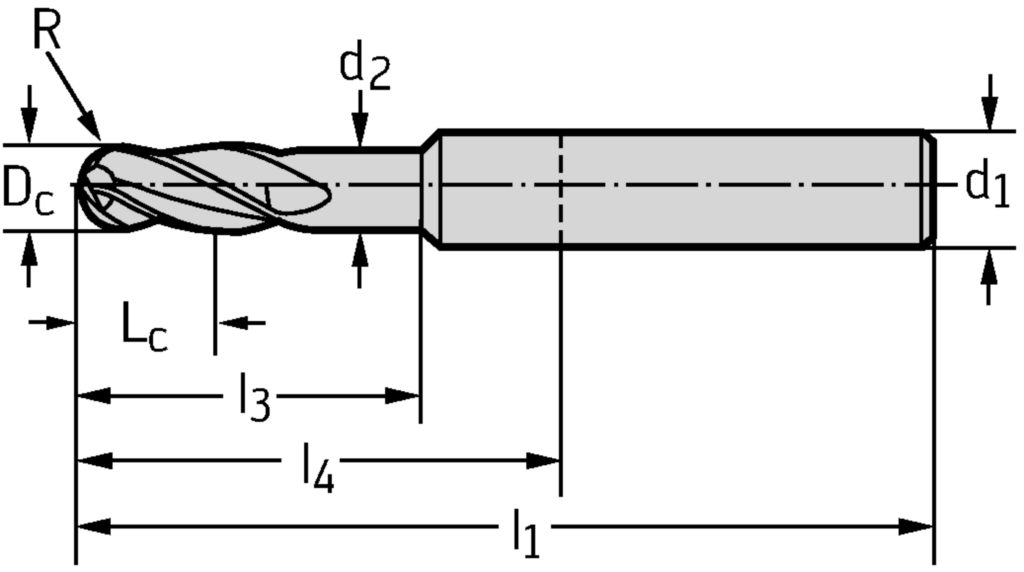

Spezifikationen
|
Halsdurchmesser d2 (mm) |
11,8 |
|
Gesamtlänge l 1 (mm) |
83 |
|
Schneidenlänge L c (mm) |
9,6 |
|
Nutzbare Länge l 3 (mm) |
36 |
|
Funktionale Länge l 4 (mm) |
38 |
|
Schneidendurchmesser D c (mm) |
12 |
|
Verbindungsgrößencode d 1 (mm) |
12 |
|
Eckenradius r (mm) |
6 |
|
Zähnezahl Z |
4 |
|
Halsdurchmesser d 2 (mm) |
11,8 |
|
Radius R (mm) |
6 |
|
Eckenradius R (mm) |
6 |
|
Funktionale Länge l4 (mm) |
38 |
|
Gesamtlänge l1 (mm) |
83 |
|
Verbindungsdurchmesser d1 (mm) |
12 |
|
Schneidendurchmesser Dc (mm) |
12 |
|
Schneidenlänge Lc (mm) |
9,6 |
|
Körperdurchmesser d2 (mm) |
11,8 |
|
Nutzlänge l3 (mm) |
36 |
