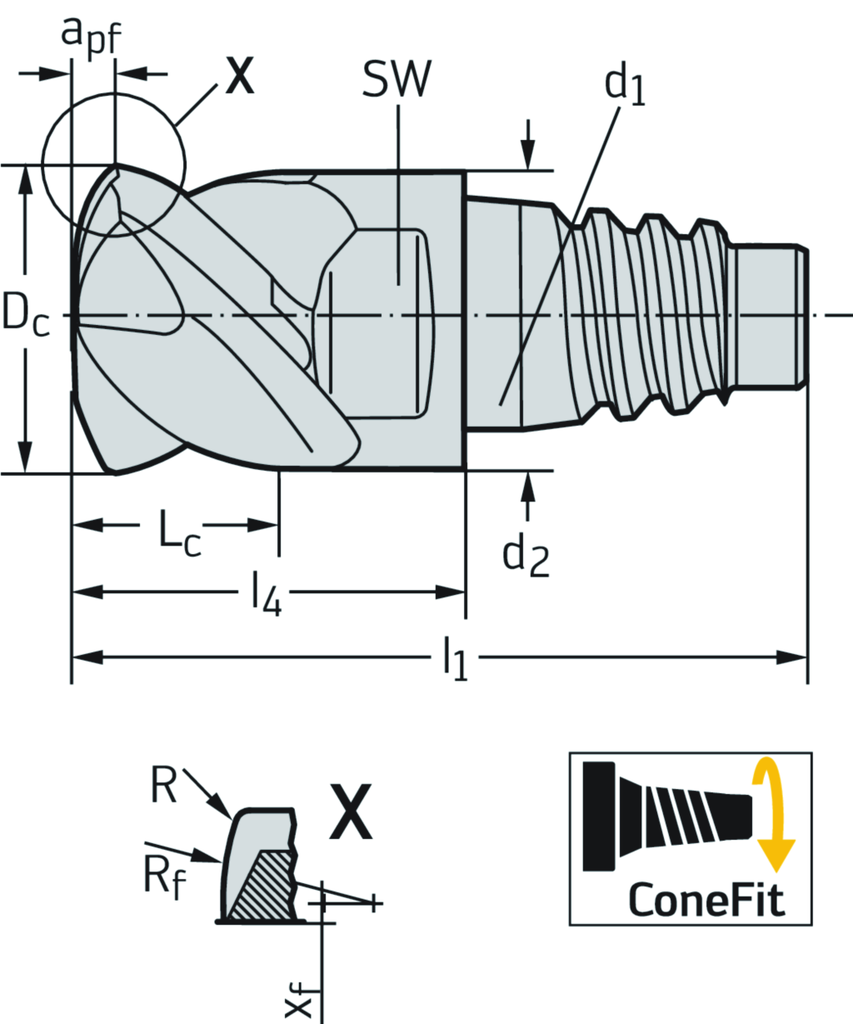

MC075-20.0E4P200-WIS10

• Radius R_f (mm) 30
• Gesamtlänge l 1 (mm) 47,8
• Schneidenlänge L c (mm) 9
• Schneidendurchmesser D c (mm) 20
• Verbindungsgrößencode d 1 (mm) E20
• Maximale Auskraglänge l 4 (mm) 28,3
• Schlüsselweite SW (mm) 16
• Eckenradius r (mm) 2
• Zähnezahl Z 4
• Korrektur für durchschnittlich a pf (mm) 0,65
• Ausgleichsradius x f (mm) 2,2
• Eckenradius R f (mm) 30
• Ersatzradius R ers (mm) 2,607
• Radius R (mm) 2
• Eckenradius R (mm) 2
• Gesamtlänge l₁ (mm) 47,8
• Schneidenlänge L_c (mm) 9
• Verbindungsdurchmesser d₁ E20
• Schneidendurchmesser D_c (mm) 20
• Maximale Kraglänge l₄ (mm) 28,3
• Eckenradius R_f (mm) 30
• Ausgleichsradius x_f (mm) 2,2
• Ersatzradius R_ers (mm) 2,607
• Korrektur für durchschnittlich apf (mm) 0,65
