Spezifikationen
|

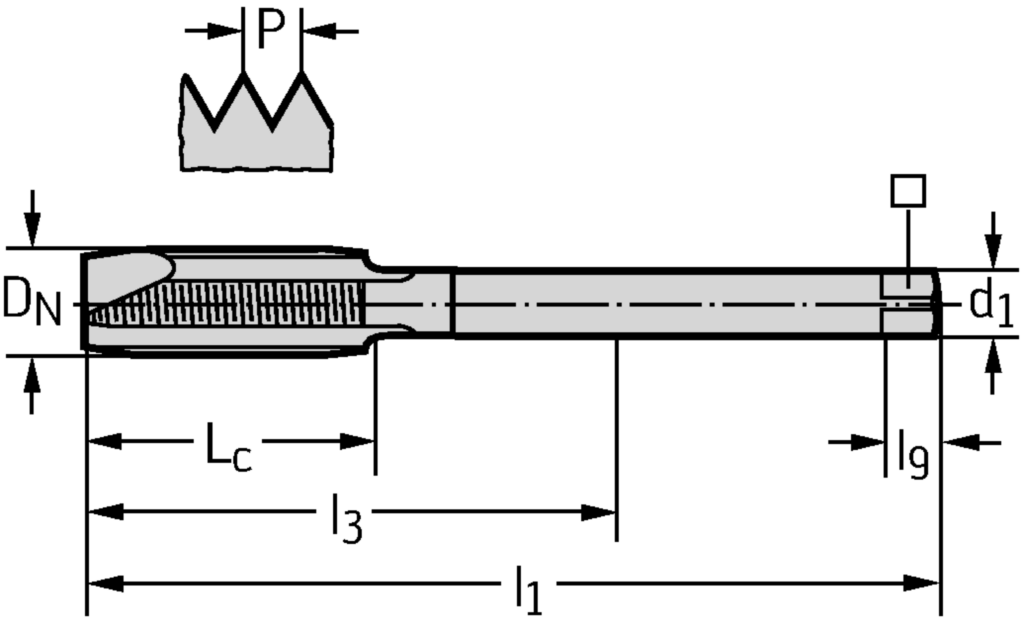

Gesamtlänge l 1 (mm) |
160 |
|
Schneidenlänge L c (mm) |
28 |
|
Nutzbare Länge l 3 (mm) |
93 |
|
Schaftdurchmesser d 1 (mm) |
25 |
|
Spannbreite ⃞ (mm) |
20 |
|
Vierkantlänge l 9 (mm) |
23 |
|
Anzahl Nuten N |
5 |
|
Gewindegrösse D N -P |
G 1"-11 |
|
Gewindegrösse D N (mm) |
33,249 |
|
Gang pro Zoll |
11 |
|
Verbindungsdurchmesser d1 (mm) |
25 |
|
Funktionale Länge l1 (mm) |
160 |
|
Verbindungsdurchmesser d1 (mm) |
25 |
|
Nutzlänge l3 (mm) |
93 |
|
Gewindegröße DN-P |
G 1"-11 |
|
Vierkantlänge l9 (mm) |
23 |
|
Spannbreite (mm) |
20 |
|
Gewindegröße DN (mm) |
33,249 |
|
Gewindelänge Lc (mm) |
28 |
