M20233-M4
HSS-E Maschinen-Gewindebohrer M20233-M4
Dieses Produkt ist nicht länger verfügbar.

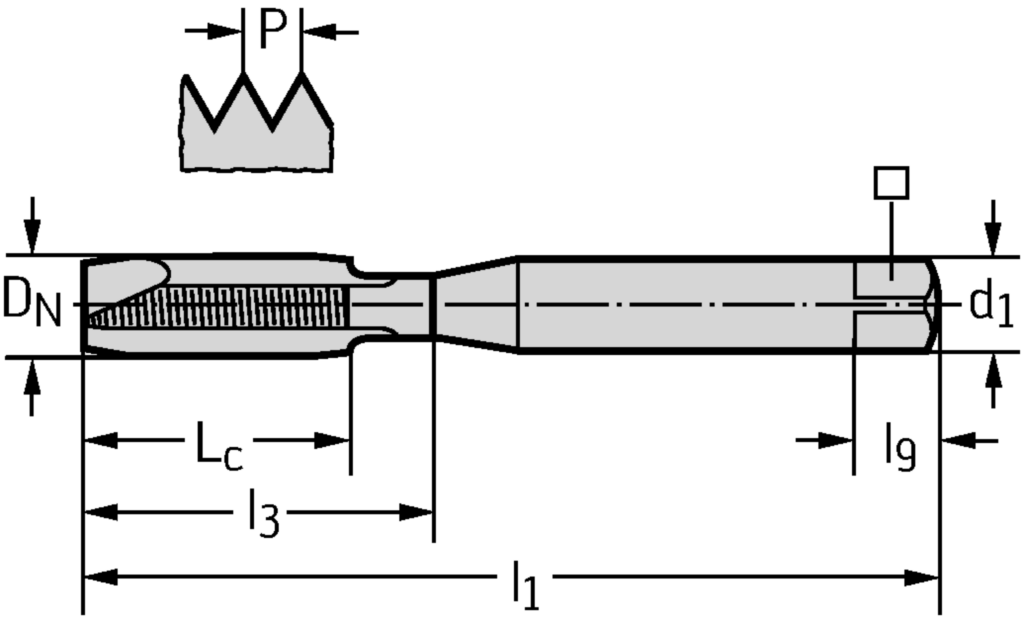

Spezifikationen
|
Gewindegrösse D N |
M 4 |
|
Gewindesteigung P (mm) |
0,7 |
|
Gesamtlänge l 1 (mm) |
63 |
|
Schneidenlänge L c (mm) |
12 |
|
Nutzbare Länge l 3 (mm) |
21 |
|
Schaftdurchmesser d 1 (mm) |
4,5 |
|
Spannbreite ⃞ (mm) |
3,4 |
|
Vierkantlänge l 9 (mm) |
6 |
|
Anzahl Nuten N |
3 |
|
Verbindungsdurchmesser d1 (mm) |
4,5 |
|
Funktionale Länge l1 (mm) |
63 |
|
Verbindungsdurchmesser d1 (mm) |
4,5 |
|
Nutzlänge l3 (mm) |
21 |
|
Gewindegröße DN |
M 4 |
|
Vierkantlänge l9 (mm) |
6 |
|
Spannbreite (mm) |
3,4 |
|
Gewindelänge Lc (mm) |
12 |
