H8E11118-E25-25
VHM-Radiuskopierfräser H8E11118-E25-25
Dieses Produkt ist nicht länger verfügbar.

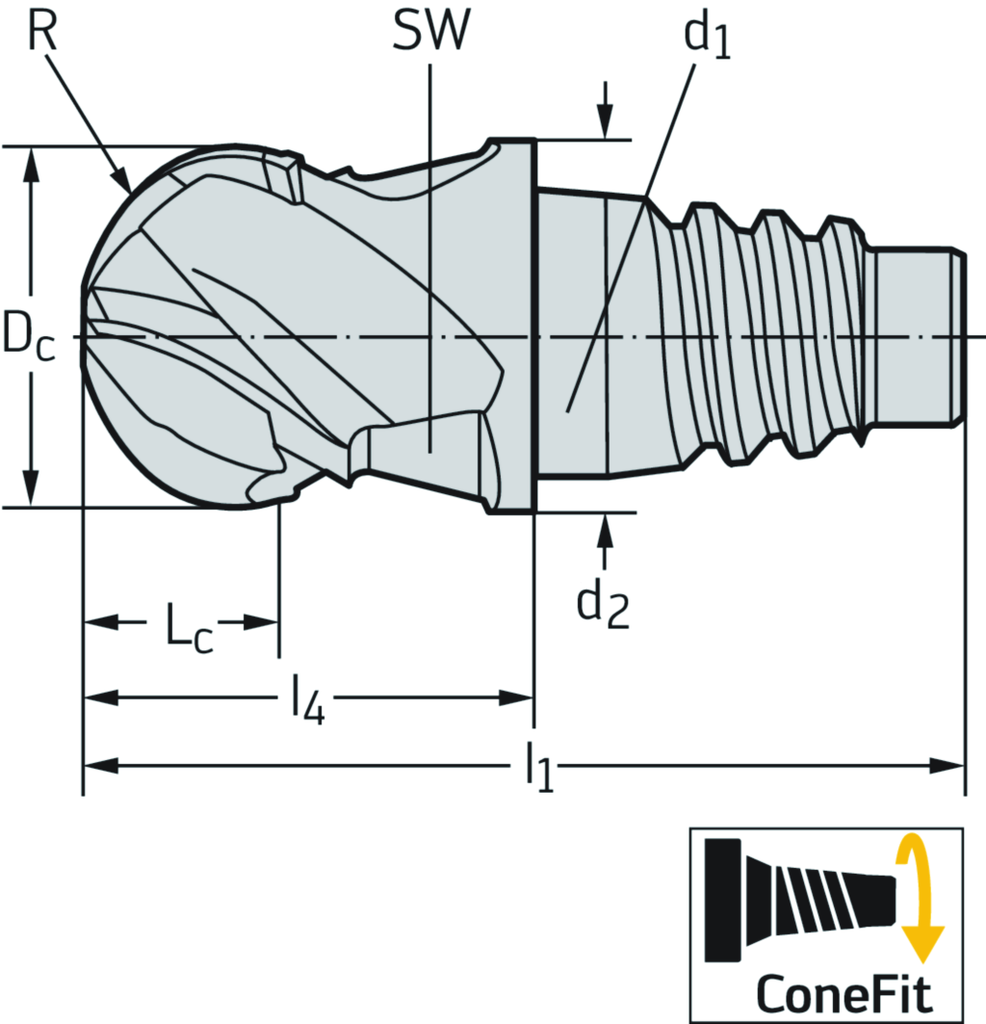

Spezifikationen
|
Halsdurchmesser d2 (mm) |
24,2 |
|
Gesamtlänge l 1 (mm) |
49,6 |
|
Schneidenlänge L c (mm) |
13,5 |
|
Funktionale Länge l 4 (mm) |
25,6 |
|
Schneidendurchmesser D c (mm) |
25 |
|
Verbindungsgrößencode d 1 (mm) |
E25 |
|
Schlüsselweite SW (mm) |
20 |
|
Eckenradius r (mm) |
12,5 |
|
Zähnezahl Z |
4 |
|
Halsdurchmesser d 2 (mm) |
24,2 |
|
Radius R (mm) |
12,5 |
|
Eckenradius R (mm) |
12,5 |
|
Funktionale Länge l4 (mm) |
25,6 |
|
Gesamtlänge l1 (mm) |
49,6 |
|
Verbindungsgrößen-Code d1 |
E25 |
|
Schneidendurchmesser Dc (mm) |
25 |
|
Schneidenlänge Lc (mm) |
13,5 |
|
Körperdurchmesser d2 (mm) |
24,2 |
