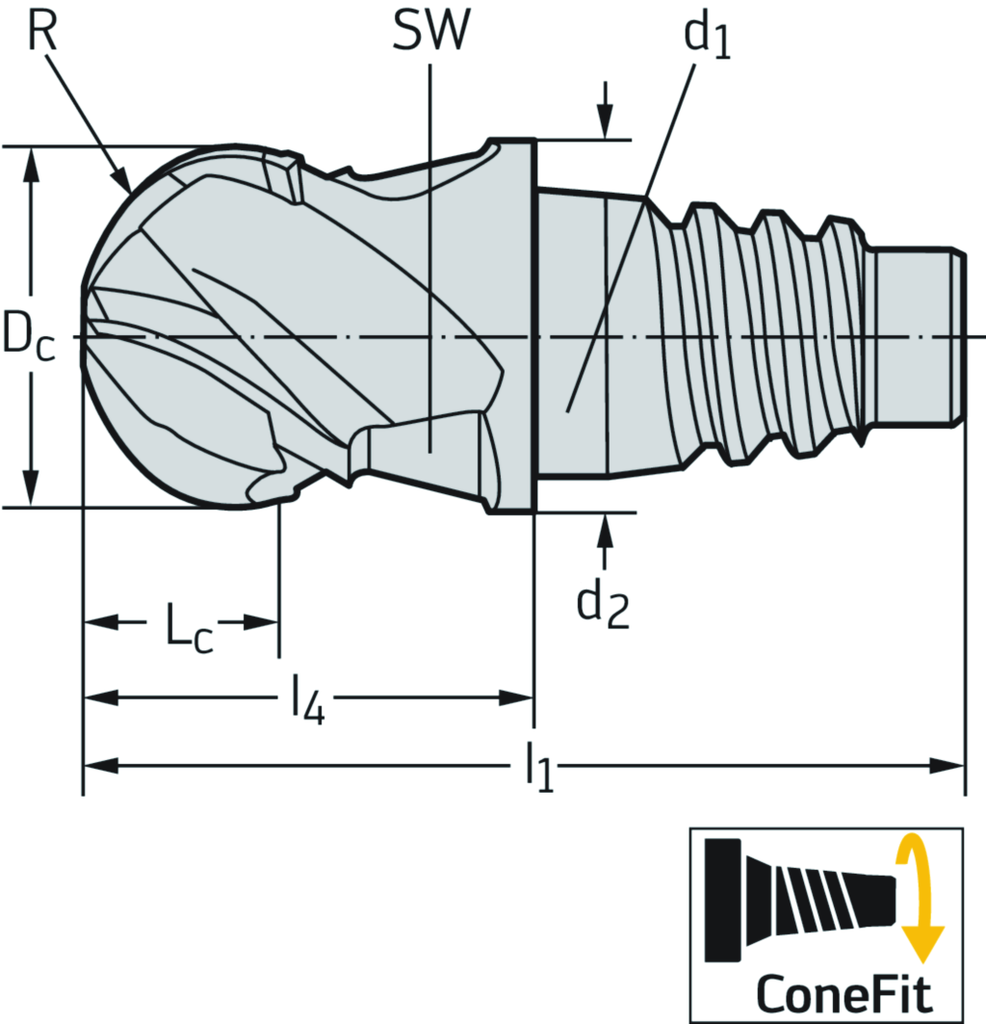

H8E11118-E10-10

• Halsdurchmesser d₂ (mm) 9,7
• Gesamtlänge l 1 (mm) 23,6
• Schneidenlänge L c (mm) 5,5
• Funktionale Länge l 4 (mm) 12,4
• Schneidendurchmesser D c (mm) 10
• Verbindungsgrößencode d 1 (mm) E10
• Schlüsselweite SW (mm) 8
• Eckenradius r (mm) 5
• Zähnezahl Z 4
• Halsdurchmesser d 2 (mm) 9,7
• Radius R (mm) 5
• Eckenradius R (mm) 5
• Funktionale Länge l₄ (mm) 12,4
• Gesamtlänge l₁ (mm) 23,6
• Verbindungsgrößen-Code d₁ E10
• Schneidendurchmesser D_c (mm) 10
• Schneidenlänge Lc (mm) 5,5
• Körperdurchmesser d₂ (mm) 9,7
