H8E01118-E12-12
VHM-Radiuskopierfräser H8E01118-E12-12
Dieses Produkt ist nicht länger verfügbar.

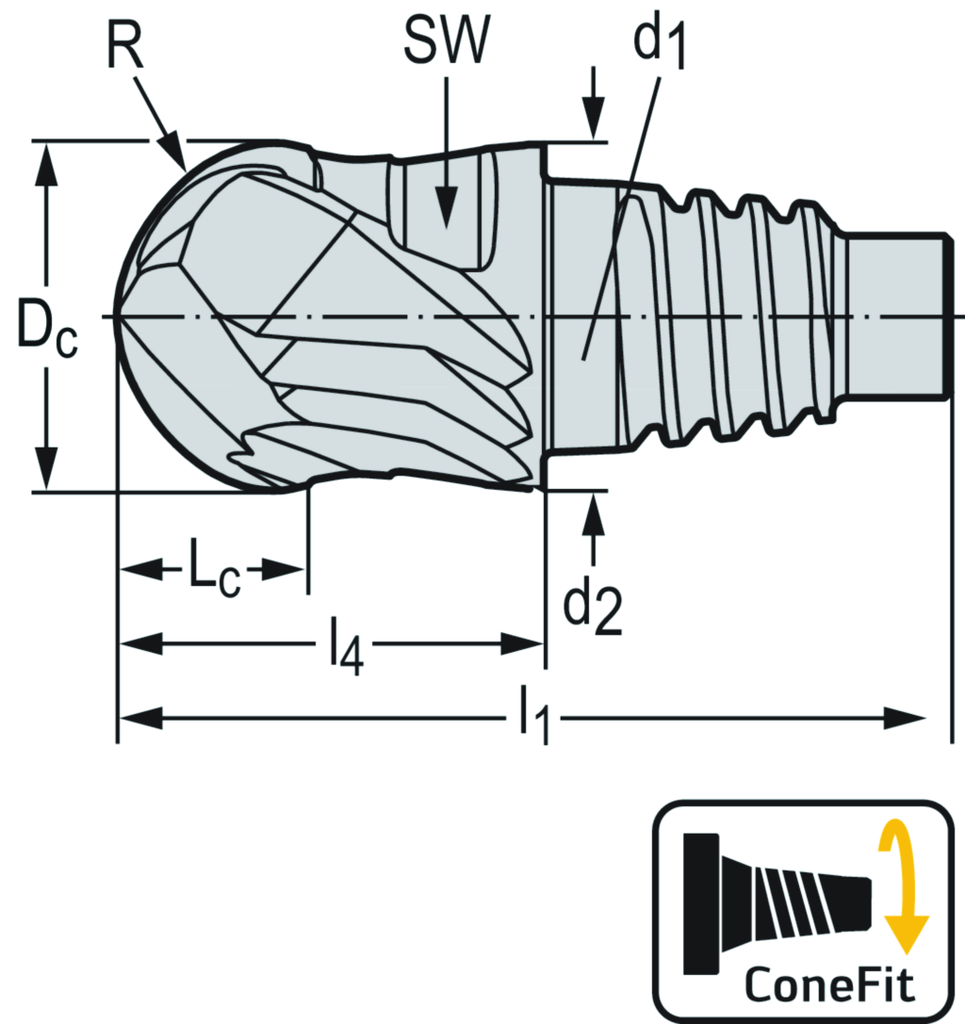

Spezifikationen
|
Halsdurchmesser d2 (mm) |
11,7 |
|
Gesamtlänge l 1 (mm) |
28,3 |
|
Schneidenlänge L c (mm) |
6,5 |
|
Funktionale Länge l 4 (mm) |
14,5 |
|
Schneidendurchmesser D c (mm) |
12 |
|
Verbindungsgrößencode d 1 (mm) |
E12 |
|
Schlüsselweite SW (mm) |
10 |
|
Eckenradius r (mm) |
6 |
|
Zähnezahl Z |
2 |
|
Halsdurchmesser d 2 (mm) |
11,7 |
|
Radius R (mm) |
6 |
|
Eckenradius R (mm) |
6 |
|
Funktionale Länge l4 (mm) |
14,5 |
|
Gesamtlänge l1 (mm) |
28,3 |
|
Verbindungsgrößen-Code d1 |
E12 |
|
Schneidendurchmesser Dc (mm) |
12 |
|
Schneidenlänge Lc (mm) |
6,5 |
|
Körperdurchmesser d2 (mm) |
11,7 |
