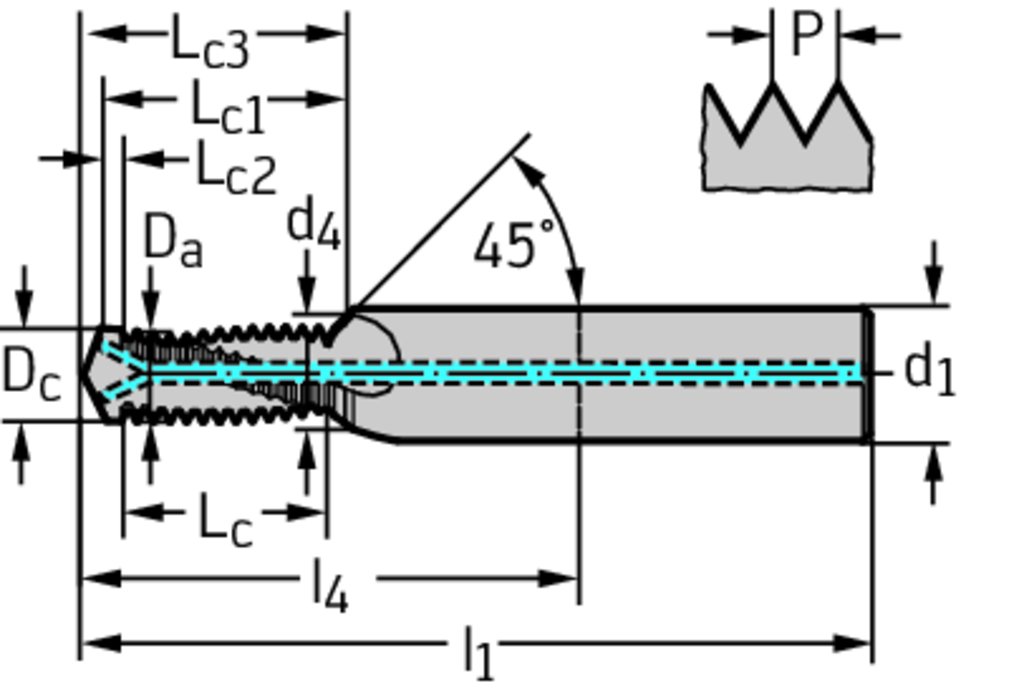

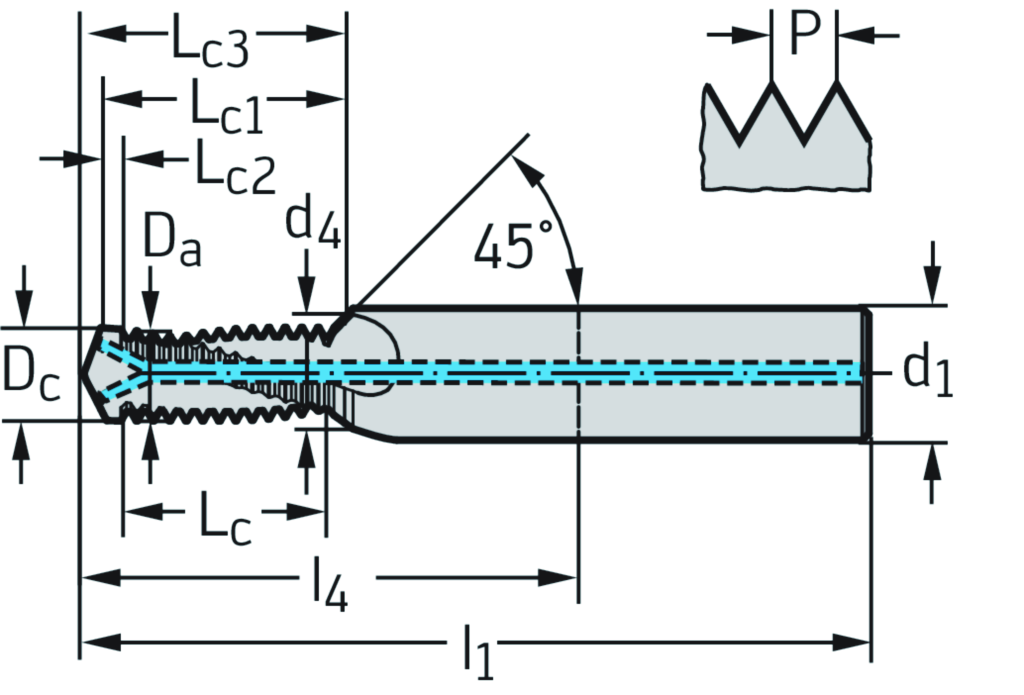

Spezifikationen
|
Schnittdurchmesser Dc (mm) |
6,8 |
|
Schnittdurchmesser Da (mm) |
6,42 |
|
Lc (mm) |
13,8 |
|
Nutzlänge Lc3 (mm) |
18,9 |
|
Gewindesteigung P (mm) |
1,25 |
|
Gesamtlänge l 1 (mm) |
74 |
|
Schneidenlänge L c (mm) |
13,8 |
|
Verbindungsdurchmesser d 1 (mm) |
10 |
|
Schneidendurchmesser D c (mm) |
6,8 |
|
Maximale Auskraglänge l 4 (mm) |
34 |
|
Zähnezahl Z |
3 |
|
Flanschdurchmesser d 4 (mm) |
8,3 |
|
Länge Schaftdurchmesser L c2 (mm) |
1,25 |
|
Schneidendurchmesser D a (mm) |
6,42 |
|
Nutzbare Länge L c3 (mm) |
18,9 |
|
Länge Schaftdurchmesser L c1 (mm) |
17,7 |
|
Gesamtlänge l1 (mm) |
74 |
|
Verbindungsdurchmesser d1 (mm) |
10 |
|
Schneidendurchmesser Dc (mm) |
6,8 |
|
Flanschdurchmesser d4 (mm) |
8,3 |
|
Länge Schaftdurchmesser Lc2 (mm) |
1,25 |
|
Schneidendurchmesser Da (mm) |
6,42 |
|
Körperdurchmesser Dc (mm) |
6,8 |
|
Schnitttiefe, max. Lc (mm) |
13,8 |
|
Körperdurchmesser Da (mm) |
6,42 |
|
Länge Schaftdurchmesser Lc1 (mm) |
17,7 |
|
Maximale Länge l4 (mm) |
34 |
|
Nutzbare Länge Lc3 (mm) |
18,9 |
