H3E93718-E16-16

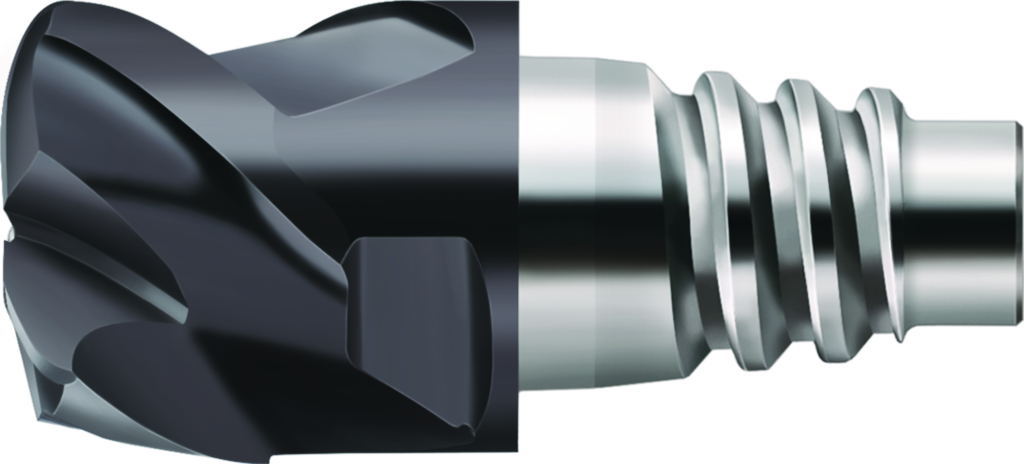

VHM-Eck-/Nutfräser H3E93718-E16-16

https://www.zerspanungsexperten.de/web/image/product.template/27289/image_1920?unique=52a2c6d

124,00 € 124.0 EUR 124,00 €

124,00 €

Not Available For Sale

  • Gesamtlänge l 1 (mm)
  • Schneidenlänge L c (mm)
  • Schneidendurchmesser D c (mm)
  • Verbindungsgrößencode d 1 (mm)
  • Maximale Auskraglänge l 4 (mm)
  • Schlüsselweite SW (mm)
  • Eckenradius r (mm)
  • Zähnezahl Z
  • Korrektur für durchschnittlich a pf (mm)
  • Ausgleichsradius x f (mm)
  • Eckenradius R f (mm)
  • Ersatzradius R ers (mm)
  • Eckenradius R (mm)
  • Funktionale Länge l<sub>4</sub> (mm)
  • Gesamtlänge l<sub>1</sub> (mm)
  • Schneidenlänge L<sub>c</sub> (mm)
  • Verbindungsdurchmesser d<sub>1</sub>
  • Schneidendurchmesser D<sub>c</sub> (mm)
  • Eckenradius R<sub>f</sub> (mm)
  • Ausgleichsradius x<sub>f</sub> (mm)
  • Ersatzradius R<sub>ers</sub> (mm)
  • Korrektur für durchschnittlich apf (mm)

Diese Kombination existiert nicht.

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

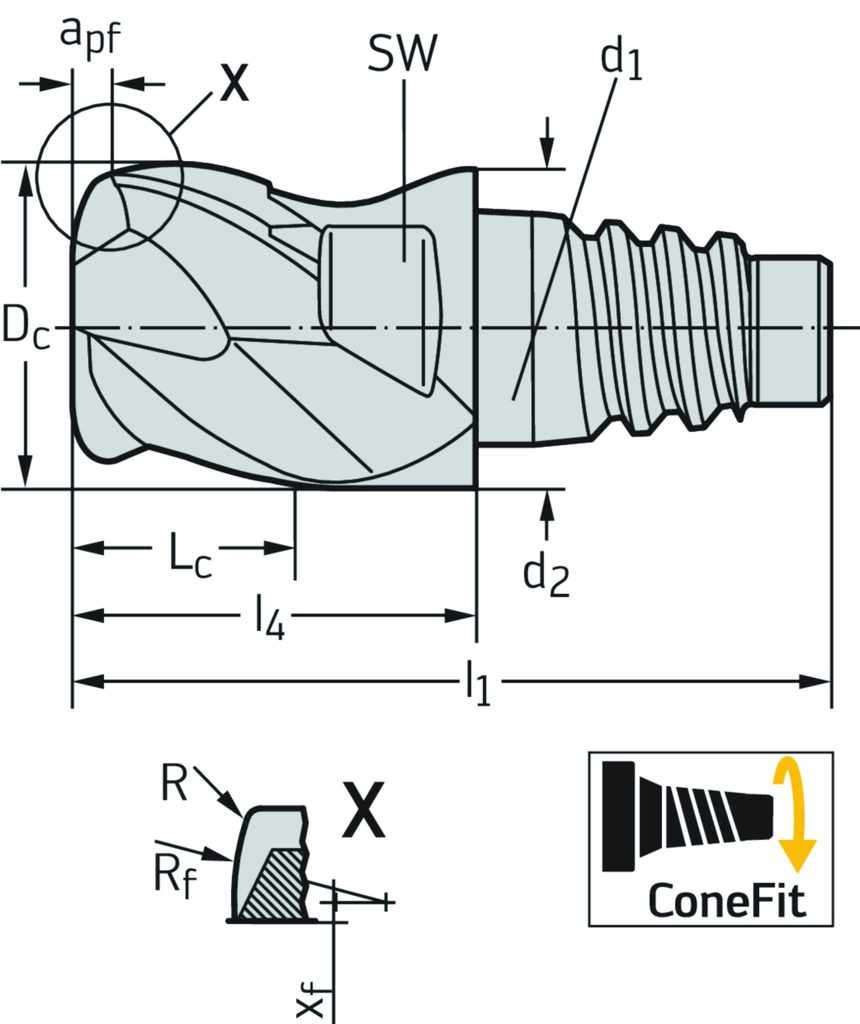

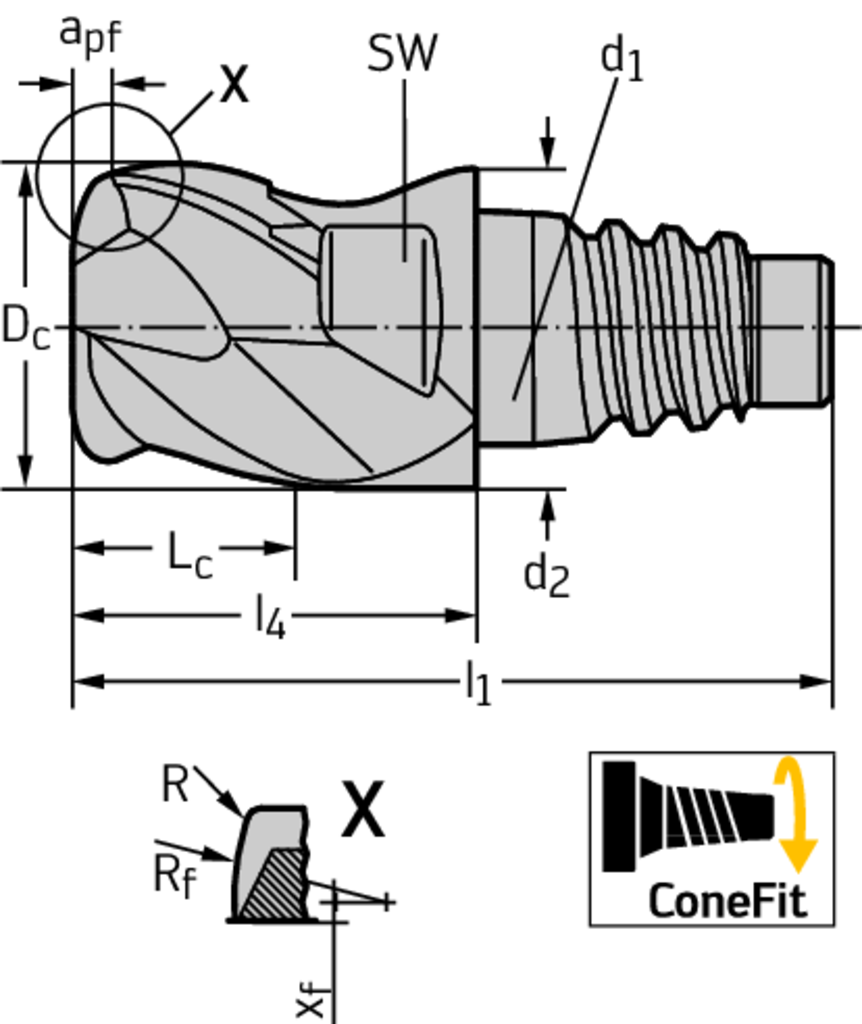

Spezifikationen

Gesamtlänge l 1 (mm) 35,7
Schneidenlänge L c (mm) 8,5
Schneidendurchmesser D c (mm) 16
Verbindungsgrößencode d 1 (mm) E16
Maximale Auskraglänge l 4 (mm) 18,7
Schlüsselweite SW (mm) 12
Eckenradius r (mm) 2
Zähnezahl Z 3
Korrektur für durchschnittlich a pf (mm) 1
Ausgleichsradius x f (mm) 3,1
Eckenradius R f (mm) 8
Ersatzradius R ers (mm) 2,747
Eckenradius R (mm) 2
Funktionale Länge l<sub>4</sub> (mm) 18,7
Gesamtlänge l<sub>1</sub> (mm) 35,7
Schneidenlänge L<sub>c</sub> (mm) 8,5
Verbindungsdurchmesser d<sub>1</sub> E16
Schneidendurchmesser D<sub>c</sub> (mm) 16
Eckenradius R<sub>f</sub> (mm) 8
Ausgleichsradius x<sub>f</sub> (mm) 3,1
Ersatzradius R<sub>ers</sub> (mm) 2,747
Korrektur für durchschnittlich apf (mm) 1
