H3E68118-E10-10-2
VHM-Viertelrund-Profilfräser H3E68118-E10-10-2
Dieses Produkt ist nicht länger verfügbar.

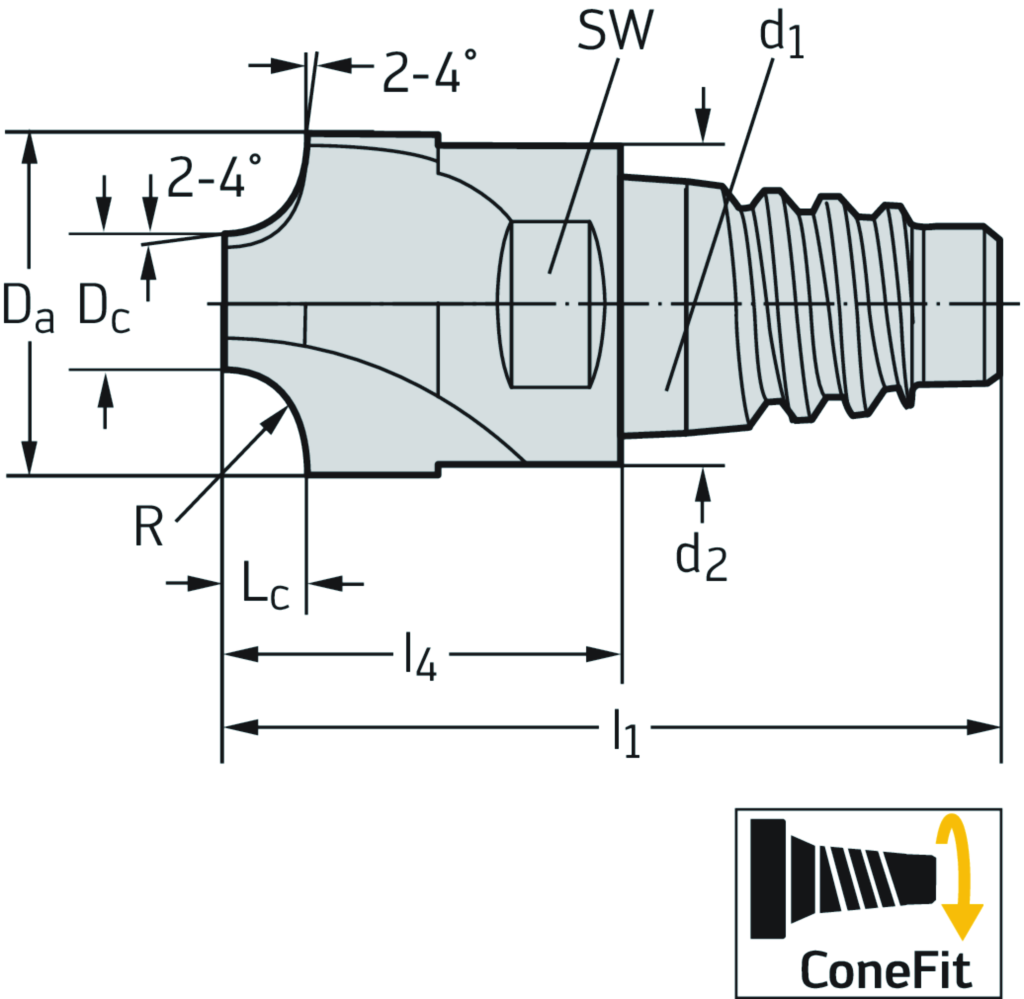

Spezifikationen
|
Schnittdurchmesser Dc (mm) |
5 |
|
Halsdurchmesser d2 (mm) |
9,7 |
|
Gesamtlänge l 1 (mm) |
23,6 |
|
Schneidenlänge L c (mm) |
2 |
|
Verbindungsgrößencode d 1 |
E10 |
|
Schneidendurchmesser D c (mm) |
5 |
|
Maximale Auskraglänge l 4 (mm) |
12,4 |
|
Schlüsselweite SW (mm) |
8 |
|
Eckenradius r (mm) |
2 |
|
Zähnezahl Z |
4 |
|
Halsdurchmesser d 2 (mm) |
9,7 |
|
Maximaler Schnittdurchmesser D a (mm) |
10 |
|
Eckenradius R (mm) |
2 |
|
Gesamtlänge l1 (mm) |
23,6 |
|
Verbindungsdurchmesser d1 |
E10 |
|
Schneidendurchmesser Dc (mm) |
5 |
|
Maximale Auskraglänge l4 (mm) |
12,4 |
|
Schneidenlänge Lc (mm) |
2 |
|
Maximaler Schnittdurchmesser Da (mm) |
10 |
|
Körperdurchmesser d2 (mm) |
9,7 |
