H2EC94717-E25-25
VHM-Eck-/Nutfräser H2EC94717-E25-25
Dieses Produkt ist nicht länger verfügbar.

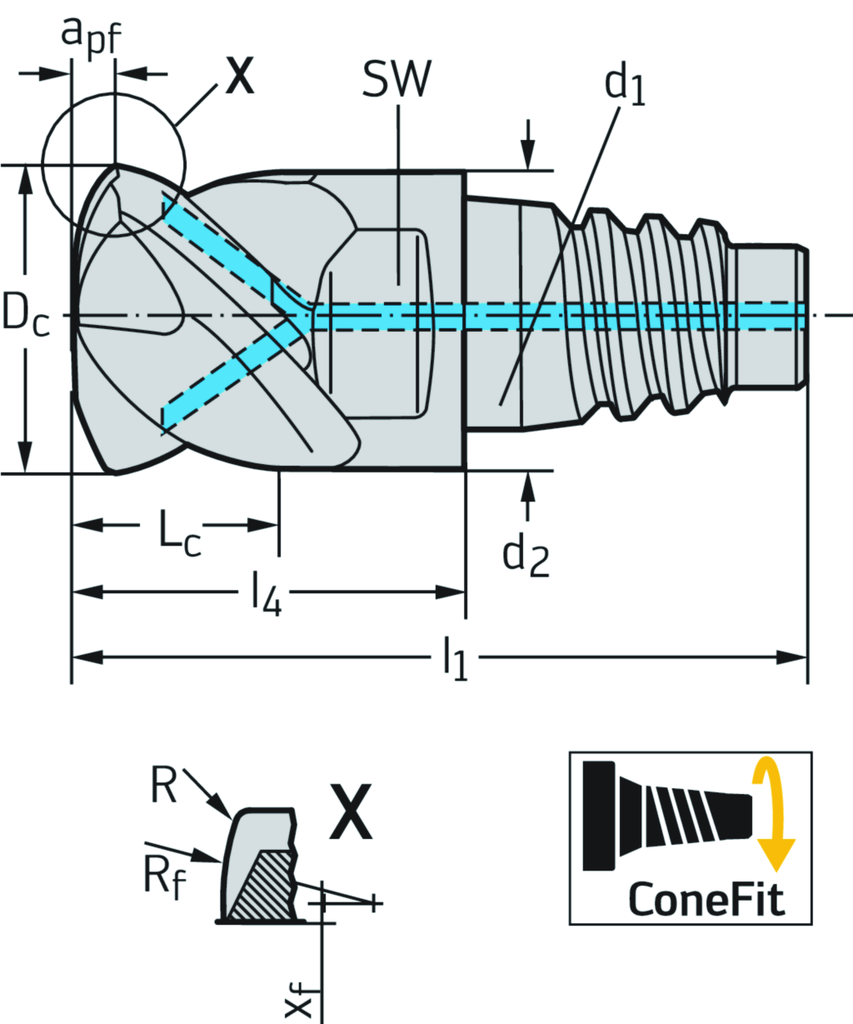

Spezifikationen
|
Radius Rf (mm) |
12 |
|
Gesamtlänge l 1 (mm) |
49,6 |
|
Schneidenlänge L c (mm) |
15 |
|
Schneidendurchmesser D c (mm) |
25 |
|
Verbindungsgrößencode d 1 (mm) |
E25 |
|
Maximale Auskraglänge l 4 (mm) |
25,6 |
|
Schlüsselweite SW (mm) |
20 |
|
Eckenradius r (mm) |
3 |
|
Zähnezahl Z |
5 |
|
Korrektur für durchschnittlich a pf (mm) |
1,6 |
|
Ausgleichsradius x f (mm) |
5 |
|
Eckenradius R f (mm) |
12 |
|
Ersatzradius R ers (mm) |
4,206 |
|
Radius R (mm) |
3 |
|
Eckenradius R (mm) |
3 |
|
Funktionale Länge l4 (mm) |
25,6 |
|
Gesamtlänge l1 (mm) |
49,6 |
|
Schneidenlänge Lc (mm) |
15 |
|
Verbindungsgrößen-Code d1 |
E25 |
|
Schneidendurchmesser Dc (mm) |
25 |
|
Eckenradius Rf (mm) |
12 |
|
Ausgleichsradius xf (mm) |
5 |
|
Ersatzradius Rers (mm) |
4,206 |
|
Korrektur für durchschnittlich apf (mm) |
1,6 |
