H2EC94717-E10-10

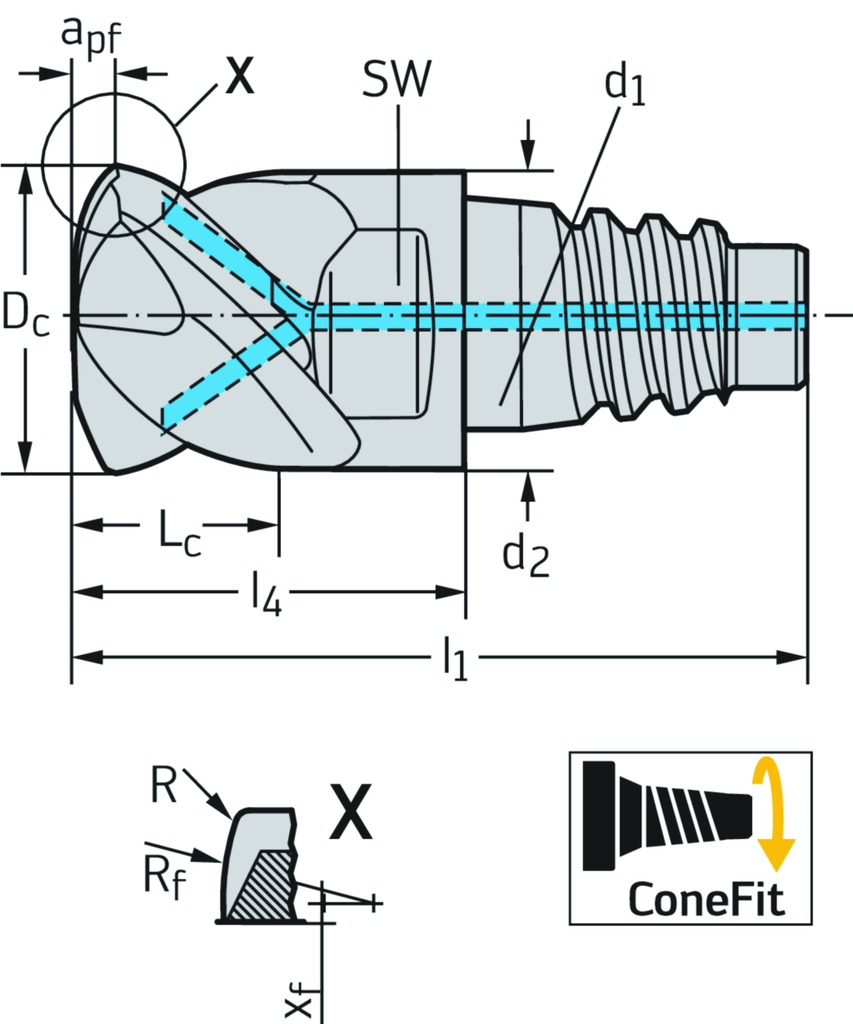

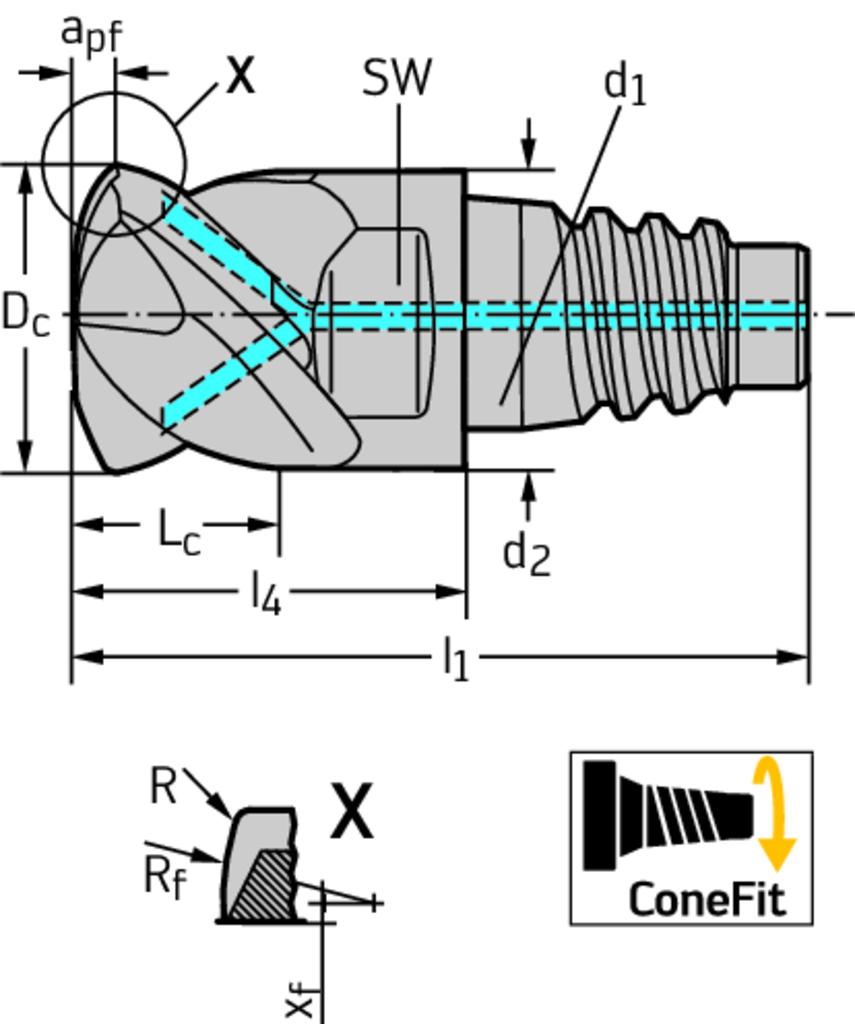

• Radius R_f (mm) 5
• Gesamtlänge l 1 (mm) 23,6
• Schneidenlänge L c (mm) 6
• Schneidendurchmesser D c (mm) 10
• Verbindungsgrößencode d 1 (mm) E10
• Maximale Auskraglänge l 4 (mm) 12,4
• Schlüsselweite SW (mm) 8
• Eckenradius r (mm) 1,5
• Zähnezahl Z 4
• Korrektur für durchschnittlich a pf (mm) 0,7
• Ausgleichsradius x f (mm) 1,7
• Eckenradius R f (mm) 5
• Ersatzradius R ers (mm) 1,998
• Radius R (mm) 1,5
• Eckenradius R (mm) 1,5
• Funktionale Länge l₄ (mm) 12,4
• Gesamtlänge l₁ (mm) 23,6
• Schneidenlänge L_c (mm) 6
• Verbindungsgrößen-Code d₁ E10
• Schneidendurchmesser D_c (mm) 10
• Eckenradius R_f (mm) 5
• Ausgleichsradius x_f (mm) 1,7
• Ersatzradius R_ers (mm) 1,998
• Korrektur für durchschnittlich apf (mm) 0,7

Diese Kombination existiert nicht.
