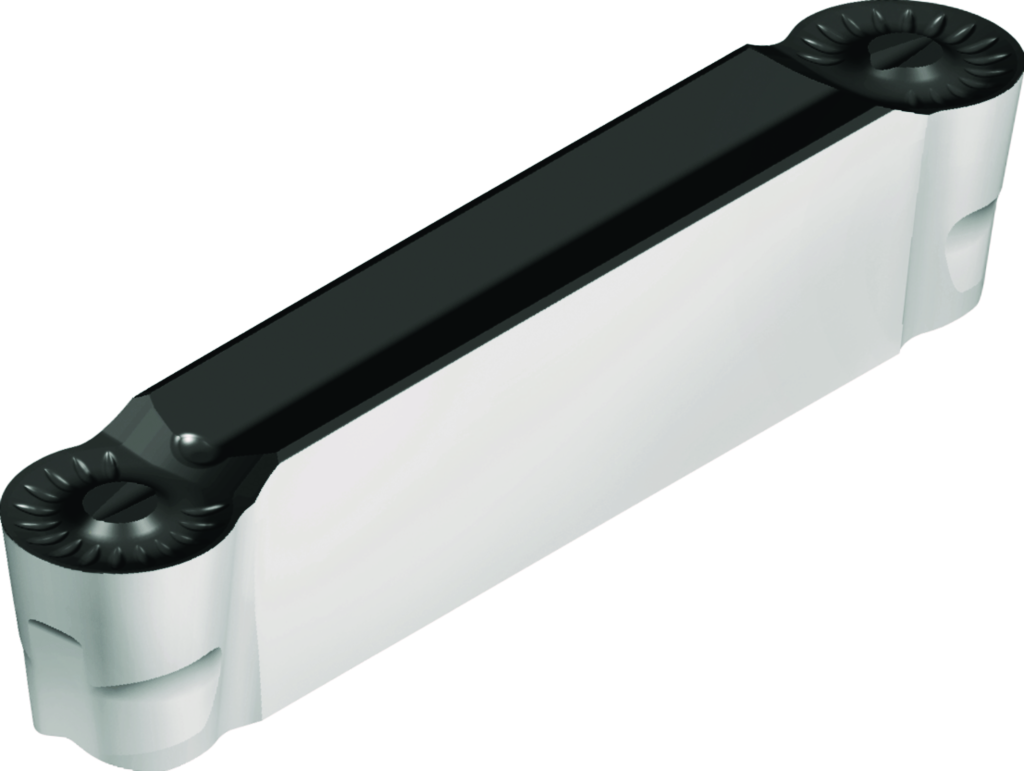

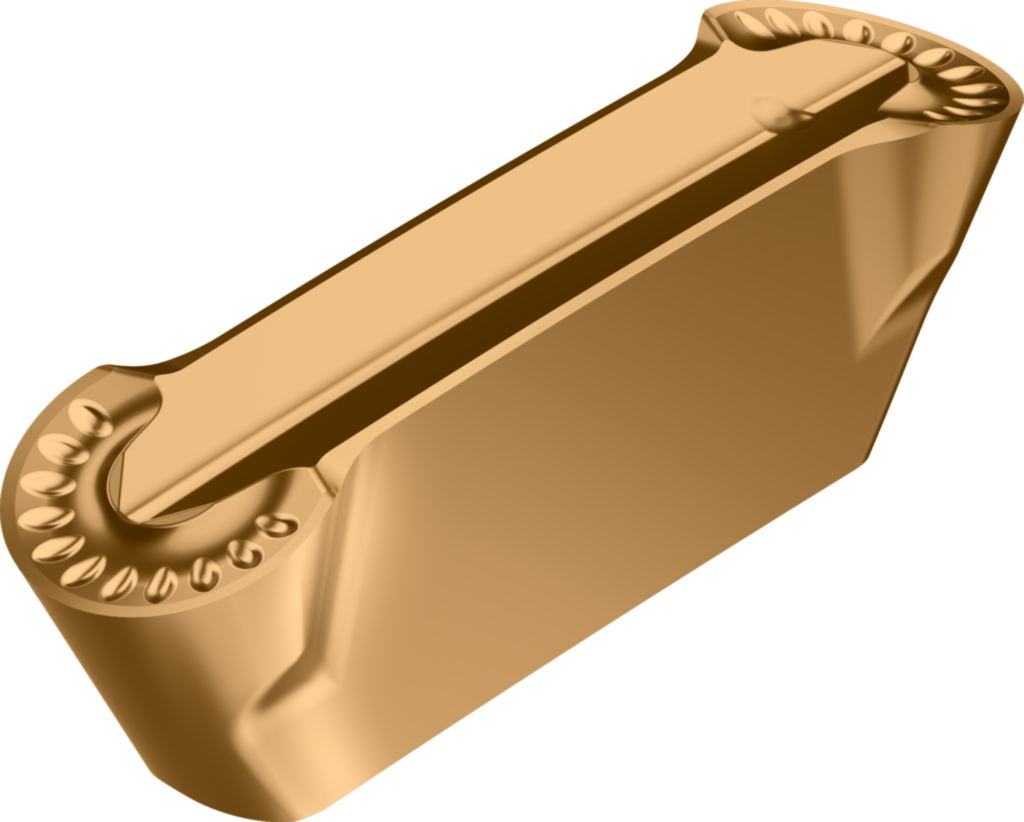

GX24-4E600N30-RF8 WSM13S
Einstechen und Kopierdrehen – Schneideinsätze GX24-4E600N30-RF8 WSM13S
Spezifikationen

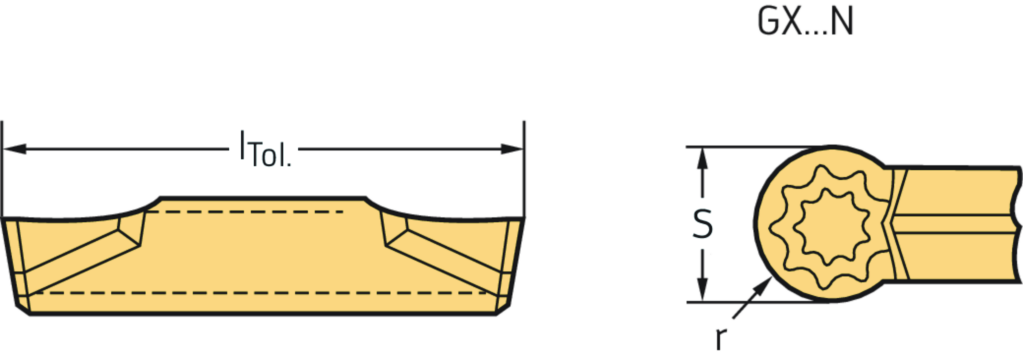

Schneidkantenlänge l (mm) | 24 |
Eckenradius r (mm) | 3 |
Vorschub pro Umdrehung f (mm) | 0,15 - 0,55 |
Schnitttiefe a p (mm) | 0,1 - 3 |
Stechbreite s (mm) | 6 |
Toleranz Stechbreite S Tol (mm) | ±0,02 |
Längentoleranz l Tol (mm) | ±0,02 |
Radius r (mm) | 3 |
Schnitttiefe ap | 0.1–3.0 mm |
Vorschub f | 0.15–0.55 mm |
Schneidenlänge l (mm) | 24 |
Bezeichnung | GX24-4E600N30-RF8 WSM13S |
Schneidbreite s (mm) | 6 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.02 |
Längentoleranz l<sub>Tol</sub> | ±0.02 |
