GX24-4E600N05-GD6 WSM33S
Ein- und Abstechen – Schneideinsätze GX24-4E600N05-GD6 WSM33S

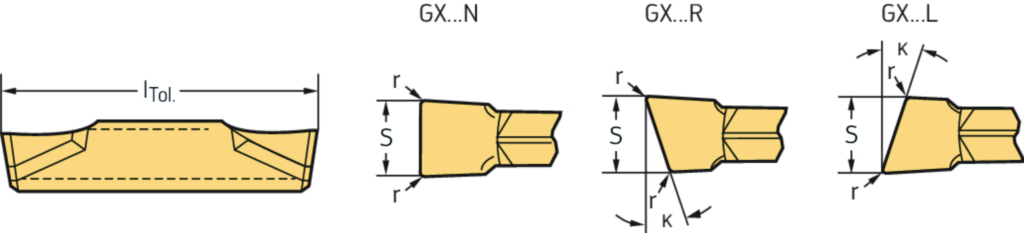

Spezifikationen
|
Anzahl Schneidkanten CEDC |
2 |
|
Schneidrichtung HAND |
N |
|
Schneidkantenlänge l (mm) |
24 |
|
Eckenradius r (mm) |
0,5 |
|
Vorschub pro Umdrehung f (mm) |
0,14 - 0,3 |
|
Stechbreite s (mm) |
6 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,15 |
|
Radius r (mm) |
0,5 |
|
Vorschub f |
0.14–0.30 mm |
|
Schneidenlänge l (mm) |
24 |
|
Bezeichnung |
GX24-4E600N05-GD6 WSM33S |
|
Schneidbreite s (mm) |
6 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
