GX24-3E500N25-RD4 WKP23S


Einstechen und Kopierdrehen – Schneideinsätze GX24-3E500N25-RD4 WKP23S

https://www.zerspanungsexperten.de/web/image/product.template/26965/image_1920?unique=bad8b5a

32,30 € 32.3 EUR 32,30 €

32,30 €

Not Available For Sale

  • Schneidkantenlänge l (mm)
  • Eckenradius r (mm)
  • Vorschub pro Umdrehung f (mm)
  • Schnitttiefe a p (mm)
  • Stechbreite s (mm)
  • Toleranz Stechbreite S Tol (mm)
  • Längentoleranz l Tol (mm)
  • Radius r (mm)
  • Schnitttiefe ap
  • Vorschub f
  • Schneidenlänge l (mm)
  • Bezeichnung
  • Schneidbreite s (mm)
  • Toleranz Stechbreite S<sub>Tol</sub>
  • Längentoleranz l<sub>Tol</sub>

Diese Kombination existiert nicht.

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

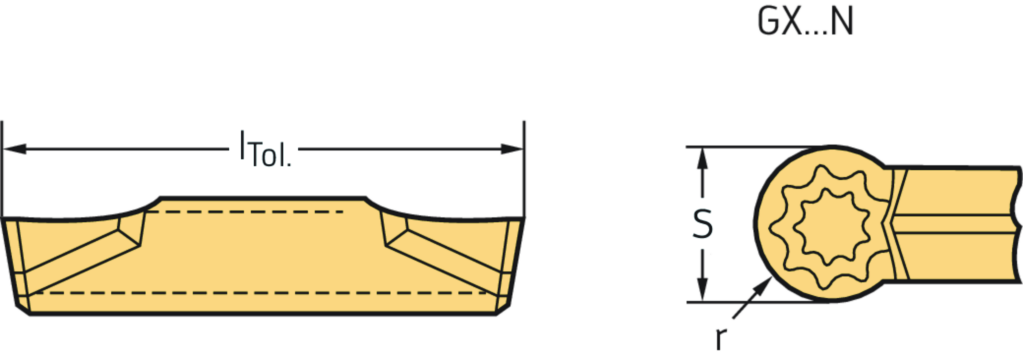

Spezifikationen

Schneidkantenlänge l (mm) 24
Eckenradius r (mm) 2,5
Vorschub pro Umdrehung f (mm) 0,17 - 0,6
Schnitttiefe a p (mm) 0,5 - 2,5
Stechbreite s (mm) 5
Toleranz Stechbreite S Tol (mm) ±0,05
Längentoleranz l Tol (mm) ±0,15
Radius r (mm) 2,5
Schnitttiefe ap 0.5–2.5 mm
Vorschub f 0.17–0.60 mm
Schneidenlänge l (mm) 24
Bezeichnung GX24-3E500N25-RD4 WKP23S
Schneidbreite s (mm) 5
Toleranz Stechbreite S<sub>Tol</sub> ±0.05
Längentoleranz l<sub>Tol</sub> ±0.15
