GX24-3E500N04-UA4 WKP33S
Einstechen und Stechdrehen – Schneideinsätze GX24-3E500N04-UA4 WKP33S

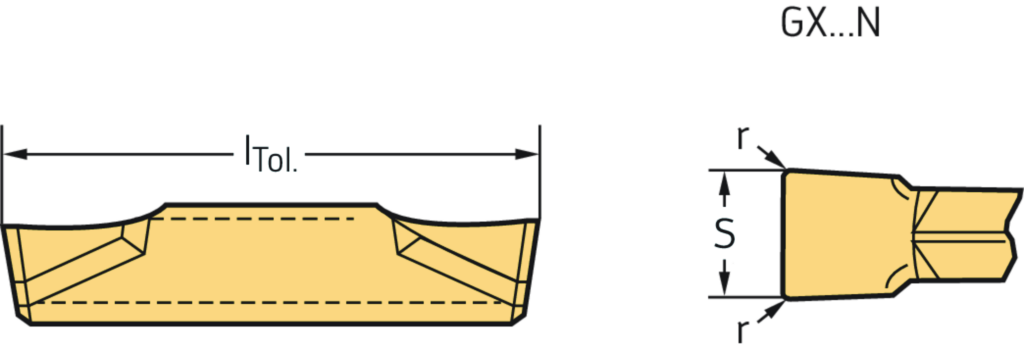

Spezifikationen
Schneidkantenlänge l (mm) | 24 |
Eckenradius r (mm) | 0,4 |
Vorschub pro Umdrehung f (mm) | 0,12 - 0,35 |
Schnitttiefe a p (mm) | 0,5 - 3 |
Stechbreite s (mm) | 5 |
Toleranz Stechbreite S Tol (mm) | ±0,05 |
Längentoleranz l Tol (mm) | ±0,15 |
Radius r (mm) | 0,4 |
Schnitttiefe ap | 0.5–3.0 mm |
Vorschub f | 0.12–0.35 mm |
Schneidenlänge l (mm) | 24 |
Bezeichnung | GX24-3E500N04-UA4 WKP33S |
Schneidbreite s (mm) | 5 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.05 |
Längentoleranz l<sub>Tol</sub> | ±0.15 |
