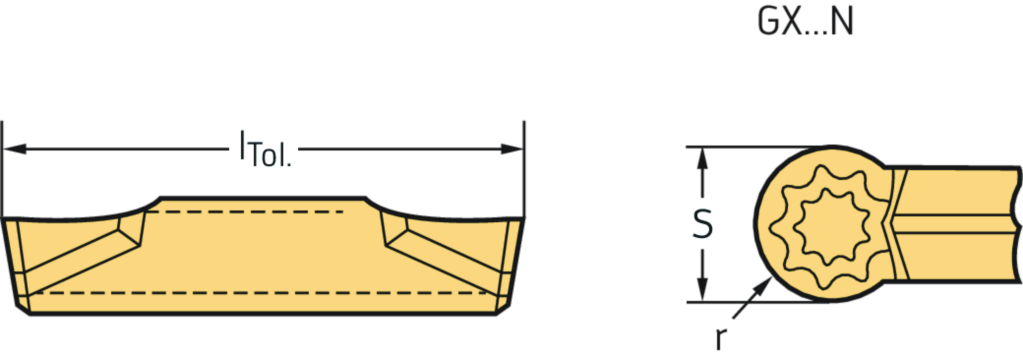

GX24-3E475N24-RD4 WSM33S

• Radius r (inch) 0,094
• Anzahl Schneidkanten CEDC 2
• Schneidrichtung HAND N
• Schneidkantenlänge l (mm) 24
• Eckenradius r (mm) 2,38
• Eckenradius r (inch) 0,094
• Vorschub pro Umdrehung f (mm) 0,17 - 0,6
• Schnitttiefe a p (mm) 0,5 - 2,3
• Stechbreite s (mm) 4,75
• Toleranz Stechbreite S Tol (mm) ±0,05
• Längentoleranz l Tol (mm) ±0,15
• Schnitttiefe ap 0.5–2.3 mm
• Vorschub f 0.17–0.60 mm
• Bezeichnung GX24-3E475N24-RD4 WSM33S
• Schneidenlänge l (inch) 0,945
• Toleranz Stechbreite S_Tol ±0.05
• Längentoleranz l_Tol ±0.15
• Schneidbreite s (inch) 0,187
