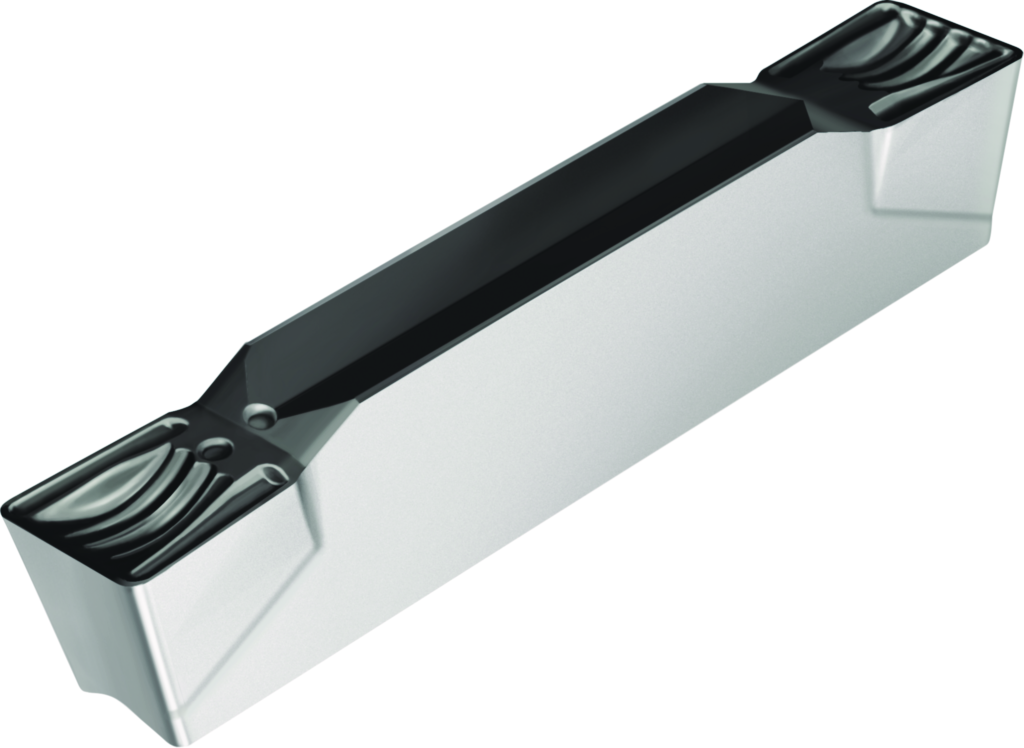

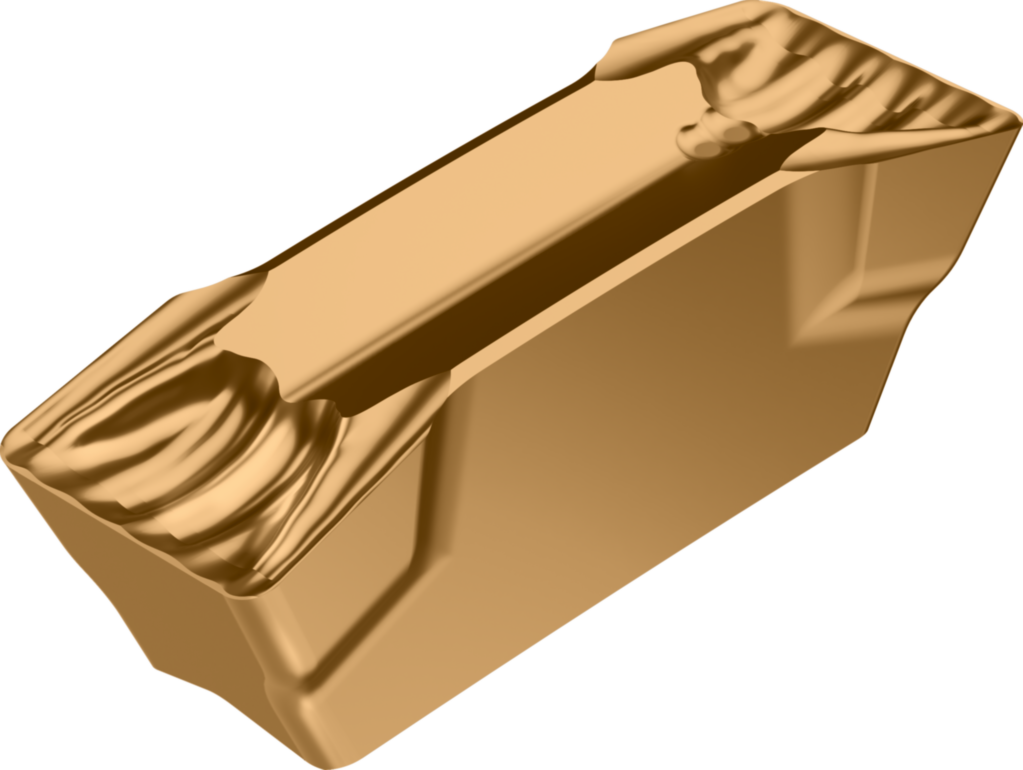

GX24-3E475N04-UF4 WSM33S
Einstechen und Stechdrehen – Schneideinsätze GX24-3E475N04-UF4 WSM33S
Spezifikationen
|
Radius r (inch) |
0,016 |
|
Anzahl Schneidkanten CEDC |
2 |
|
Schneidrichtung HAND |
N |
|
Spanbrecher, Herstellerbezeichnung CBMD |
UF4 |
|
Sorte GRADE |
WSM33S |
|

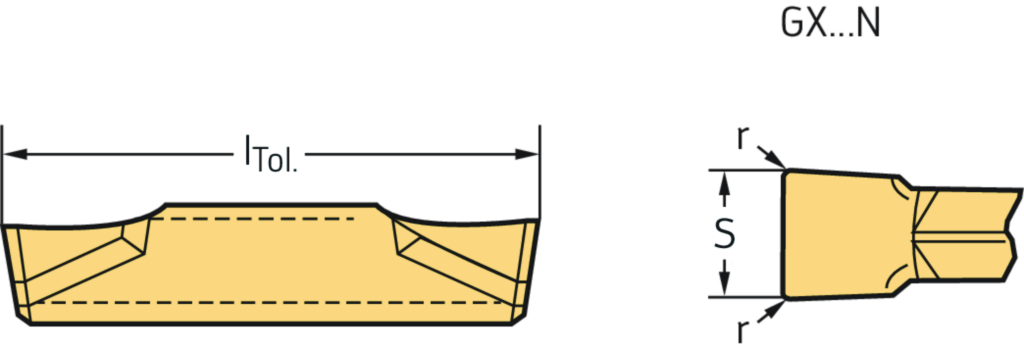

Toleranz Stechbreite sTol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
|
Schneidkantenlänge l (mm) |
24 |
|
Eckenradius r (mm) |
0,4 |
|
Eckenradius r (inch) |
0,016 |
|
Vorschub pro Umdrehung f (mm) |
0,12 - 0,35 |
|
Schnitttiefe a p (mm) |
0,5 - 3 |
|
Stechbreite s (mm) |
4,75 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,15 |
|
Schnitttiefe ap |
0.5–3.0 mm |
|
Vorschub f |
0.12–0.35 mm |
|
Bezeichnung |
GX24-3E475N04-UF4 WSM33S |
|
Schneidenlänge l (inch) |
0,945 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
|
Schneidbreite s (inch) |
0,187 |
