GX24-2F300N15FS-M1 WDN10
PKD – Einstechen und Kopierdrehen GX24-2F300N15FS-M1 WDN10

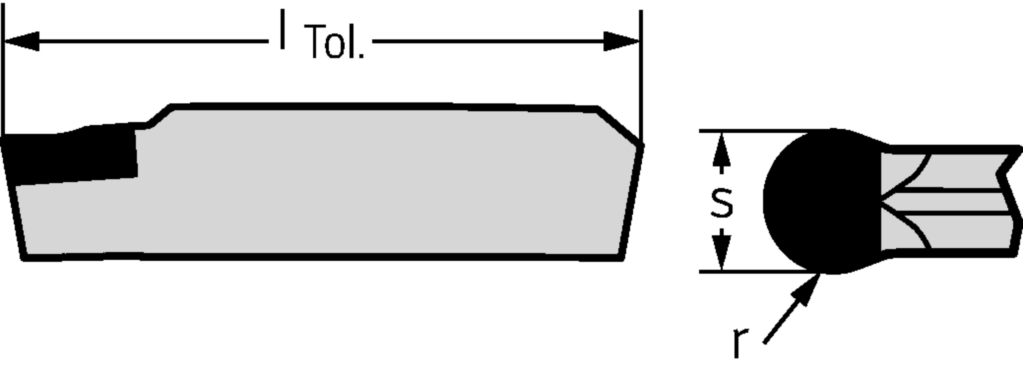

Spezifikationen
Schneidkantenlänge l (mm) | 24 |
Eckenradius r (mm) | 1,5 |
Vorschub pro Umdrehung f (mm) | 0,05 - 0,3 |
Schnitttiefe a p (mm) | 0,1 - 1,5 |
Stechbreite s (mm) | 3 |
Toleranz Stechbreite S Tol (mm) | ±0,02 |
Längentoleranz l Tol (mm) | ±0,02 |
Radius r (mm) | 1,5 |
Vorschub f | 0.05–0.30 mm |
Schneidenlänge l (mm) | 24 |
Bezeichnung | GX24-2F300N15FS-M1 WDN10 |
Schneidbreite s (mm) | 3 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.02 |
Längentoleranz l<sub>Tol</sub> | ±0.02 |
