GX24-2F300N02EM-1 WBS10
CBN – Ein- und Abstechen GX GX24-2F300N02EM-1 WBS10

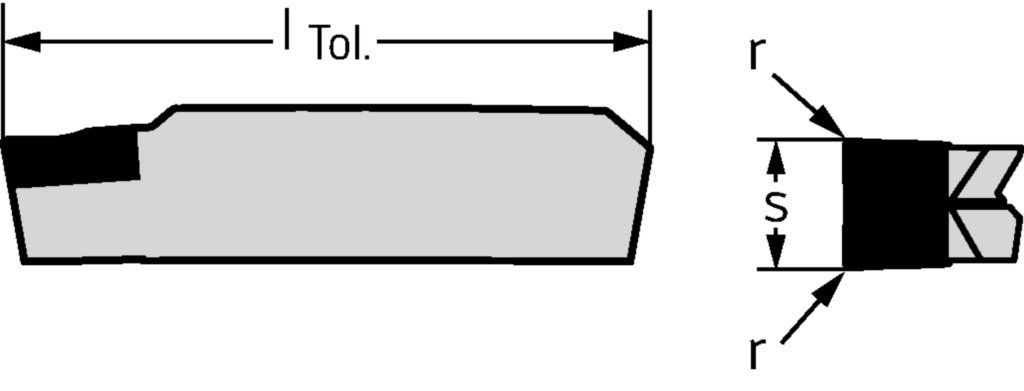

Spezifikationen
Schneidkantenlänge l (mm) | 24 |
Eckenradius r (mm) | 0,2 |
Vorschub pro Umdrehung f (mm) | 0,1 - 0,15 |
Stechbreite s (mm) | 3 |
Toleranz Stechbreite S Tol (mm) | ±0,02 |
Längentoleranz l Tol (mm) | ±0,025 |
Radius r (mm) | 0,2 |
Vorschub f | 0.10–0.15 mm |
Schneidenlänge l (mm) | 24 |
Bezeichnung | GX24-2F300N02EM-1 WBS10 |
Schneidbreite s (mm) | 3 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.02 |
Längentoleranz l<sub>Tol</sub> | ±0.03 |
