GX24-2E318N16-RD4 WSM33S


Einstechen und Kopierdrehen – Schneideinsätze GX24-2E318N16-RD4 WSM33S

https://www.zerspanungsexperten.de/web/image/product.template/26874/image_1920?unique=4736e5f

26,90 € 26.900000000000002 EUR 26,90 €

26,90 €

Not Available For Sale

  • Radius r (inch)
  • Schneidkantenlänge l (mm)
  • Eckenradius r (mm)
  • Eckenradius r (inch)
  • Vorschub pro Umdrehung f (mm)
  • Schnitttiefe a p (mm)
  • Stechbreite s (mm)
  • Toleranz Stechbreite S Tol (mm)
  • Längentoleranz l Tol (mm)
  • Schnitttiefe ap
  • Vorschub f
  • Bezeichnung
  • Schneidenlänge l (inch)
  • Toleranz Stechbreite S<sub>Tol</sub>
  • Längentoleranz l<sub>Tol</sub>
  • Schneidbreite s (inch)

Diese Kombination existiert nicht.

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

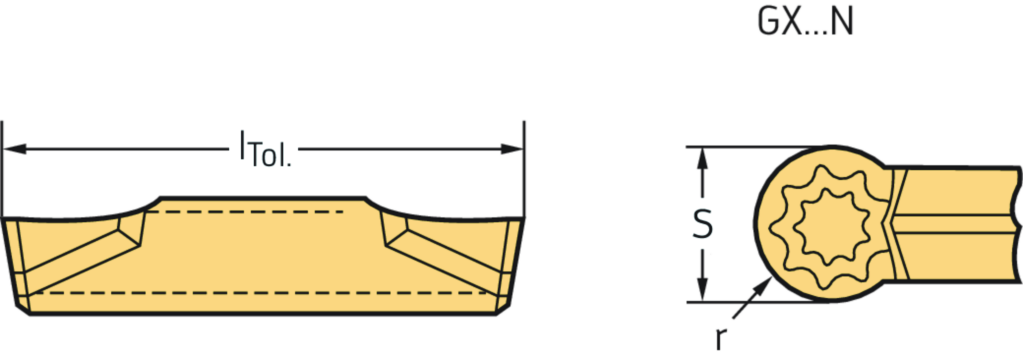

Spezifikationen

Radius r (inch) 0,063
Schneidkantenlänge l (mm) 24
Eckenradius r (mm) 1,59
Eckenradius r (inch) 0,063
Vorschub pro Umdrehung f (mm) 0,1 - 0,35
Schnitttiefe a p (mm) 0,5 - 1,5
Stechbreite s (mm) 3,18
Toleranz Stechbreite S Tol (mm) ±0,05
Längentoleranz l Tol (mm) ±0,15
Schnitttiefe ap 0.5–1.5 mm
Vorschub f 0.10–0.35 mm
Bezeichnung GX24-2E318N16-RD4 WSM33S
Schneidenlänge l (inch) 0,945
Toleranz Stechbreite S<sub>Tol</sub> ±0.05
Längentoleranz l<sub>Tol</sub> ±0.15
Schneidbreite s (inch) 0,125
